Kafa kaplama

UVW Map ve Unwrap UVW modifieri

UVW Map ve Unwrap UVW

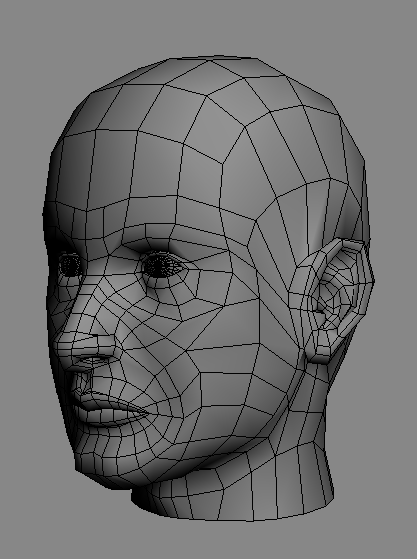

Bu derste sizlere basit manada UVW Map ve Unwrap UVW mantığını anlatmaya çalışacağım. Bu ders için sitede ki NiyOo arkadaşımızın gönderdiği ´3B Dosyalar´ bölümünde bulabileceğiniz bir modelle çalıştım. Bu model hem karmaşık değil hem de çok temiz bir model. Siteden indirip dersi takip edebilirsiniz....

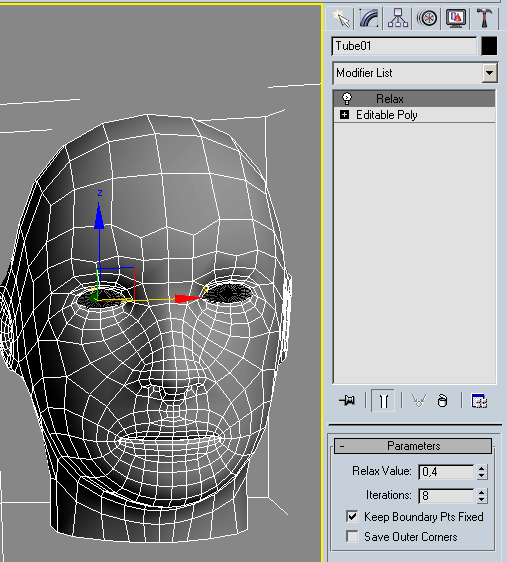

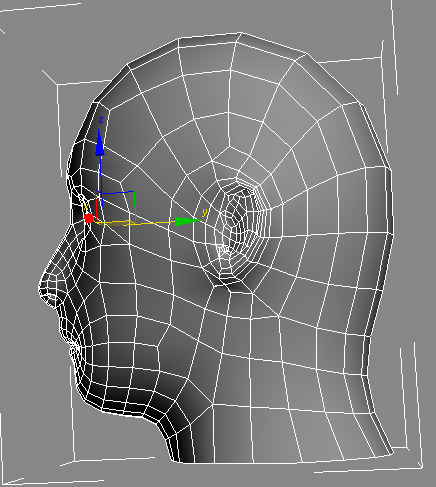

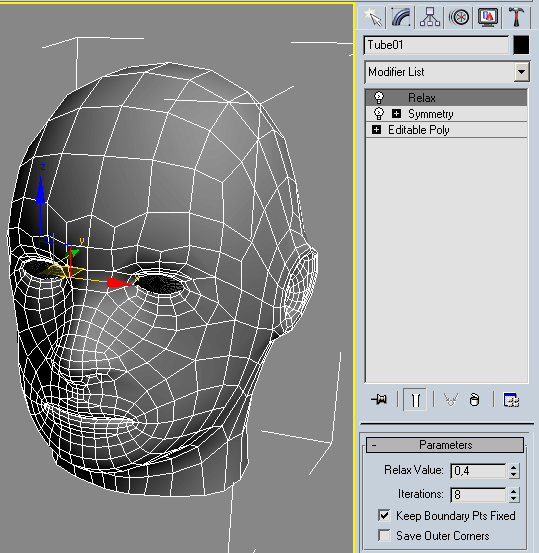

Relax ile  modelimizi şişiriyoruz. Aslında bu modelde böyle bir şeye gerek yok. Çünkü girft noktaları yok. Fakat bazı karmaşık modellerde gerçekten çok yardımcı olacaktır. Relax nesneyi şişirdiği gibi, modelimizdeki çukur, kırışık gibi komplex yerleri düzeltecektir. Buda bize Unwrap UVW de çok yardımcı olacaktır.

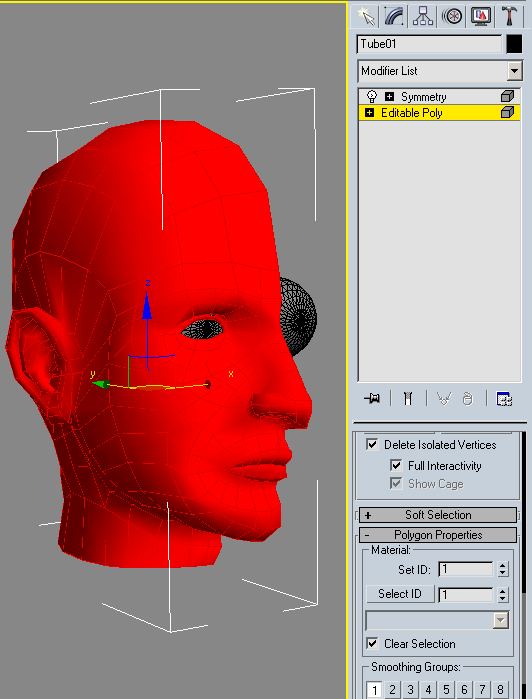

Burada Relax uygulayıp modeli farklı ID lere bölmeme gerek varmı diye bakıyorum. fakat bu modelde böyle bir şeye gerek yok.

Bu yüzden bütün modelin ID sini 1 olarak ayarlıyoruz.
Daha sonradan Collapse All diyerek modelimizi tek bir kafa haline çeviriyoruz.

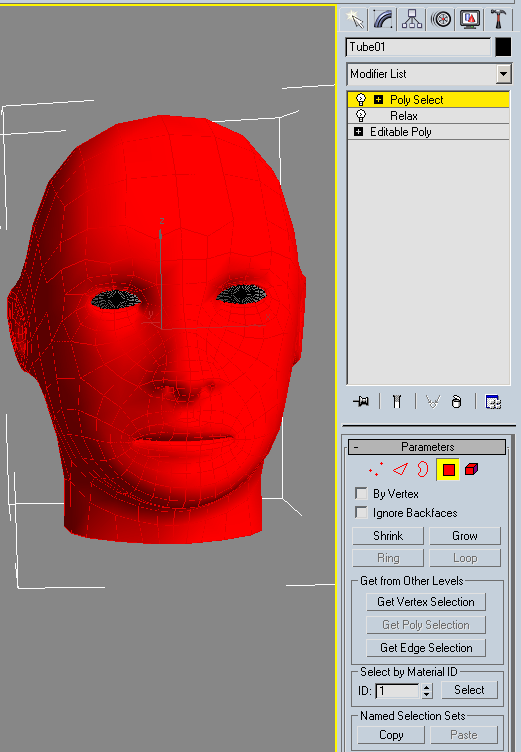

Tekrar modelimize Relax Modifierimizi atadıktan sonra  Poly Select Modifieri ile 1nci IDyi seçiyoruz.

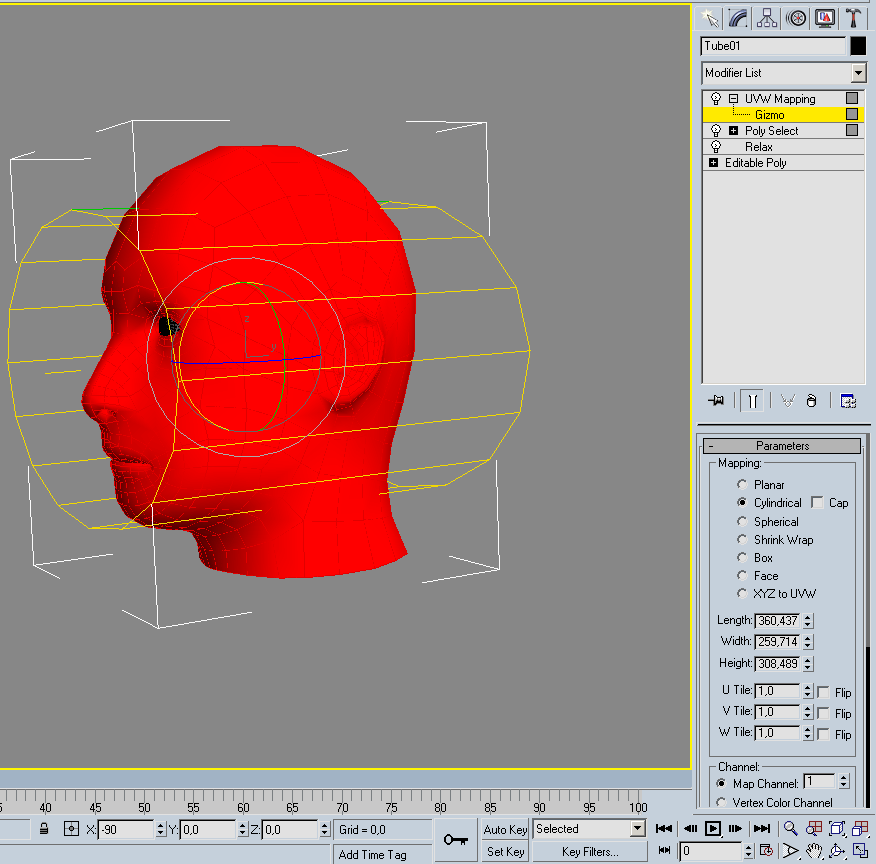

Daha sonradan UVW Mapping atayarak Cylindirical seçeneğini işaretliyoruz. Fakat Mapping istediğimiz gibi değil. Bu yünden X yönünde -90 derece döndürüyoruz.

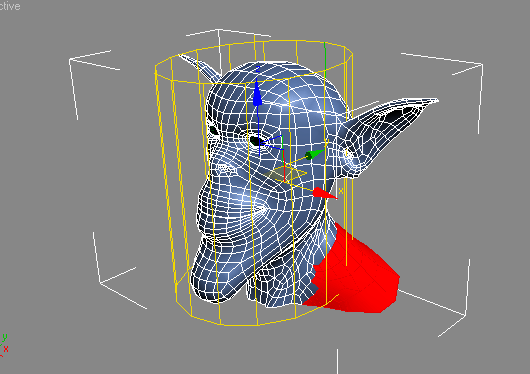

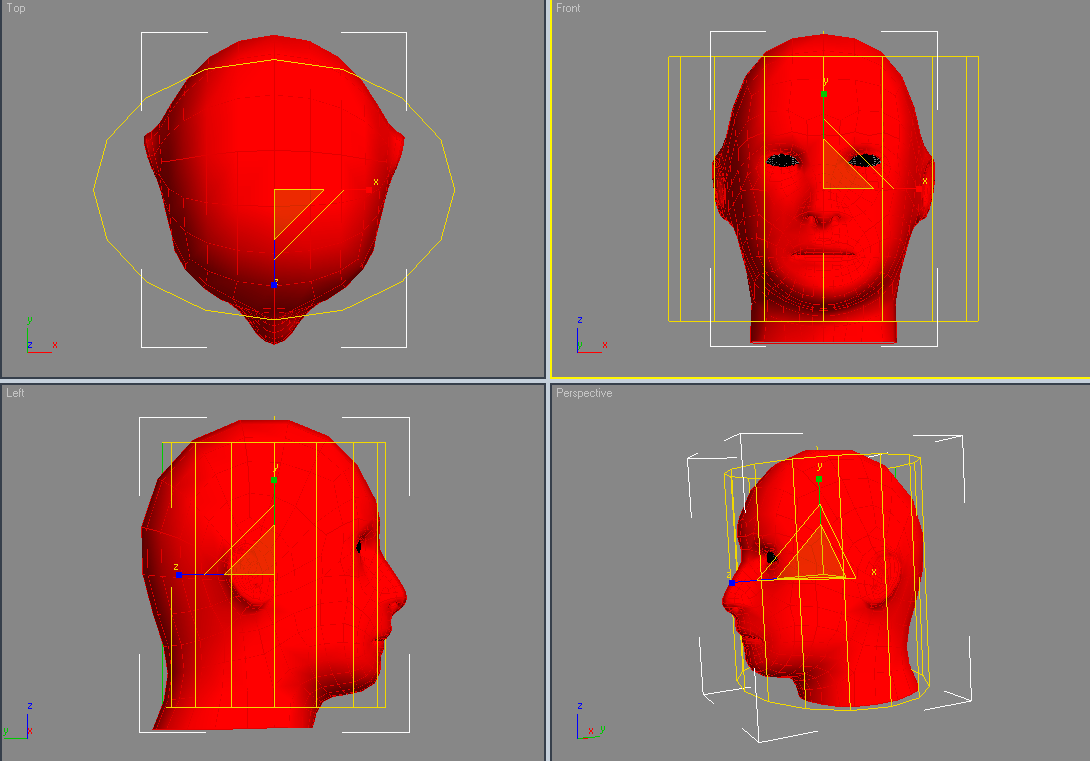

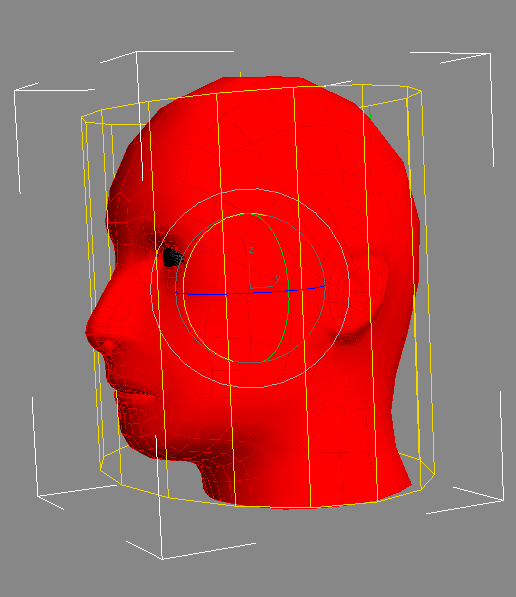

Elde ettiğimiz görüntü böyle olmalı. Mappingin üzerindeki sarı çizgi Unwrap uygulandığında üst nokta olarak referans alınacaktır. Bu yüzden bu çizgi modelimizin üst tarafında olmalı. Ve mappingin arkasında yeşil bir çizgi göreceksiniz. Buda Modelimizin arkasında olmalıdır. Çünkü bu çizgi modelin neresinden kesilip bir düzleme açılacağını gösterir. Bunu Unwrap uyguladığımızda daha iyi anlayacaksınız.

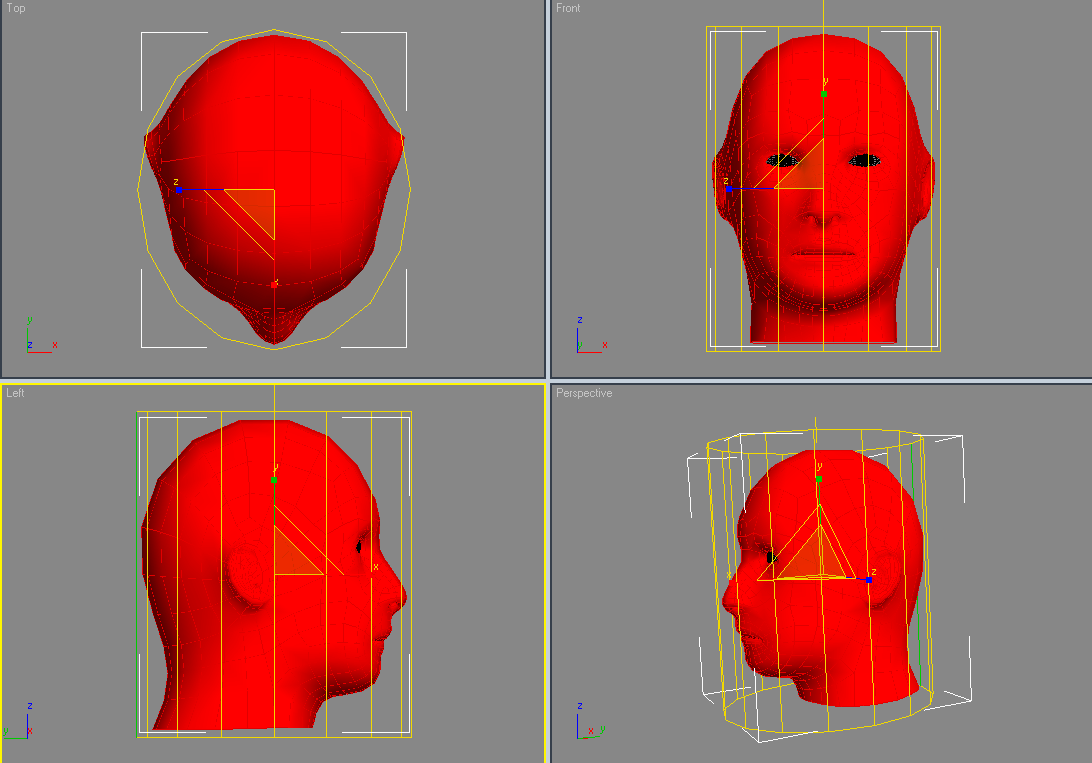

Mappinin boyutları daha büyük olmalı. Yani modelimizi her açıdan kaplamalıdır.  Bu yüzden bu mappingi genişleterek aşağıdaki görüntüyü elde etmeye çalışın.

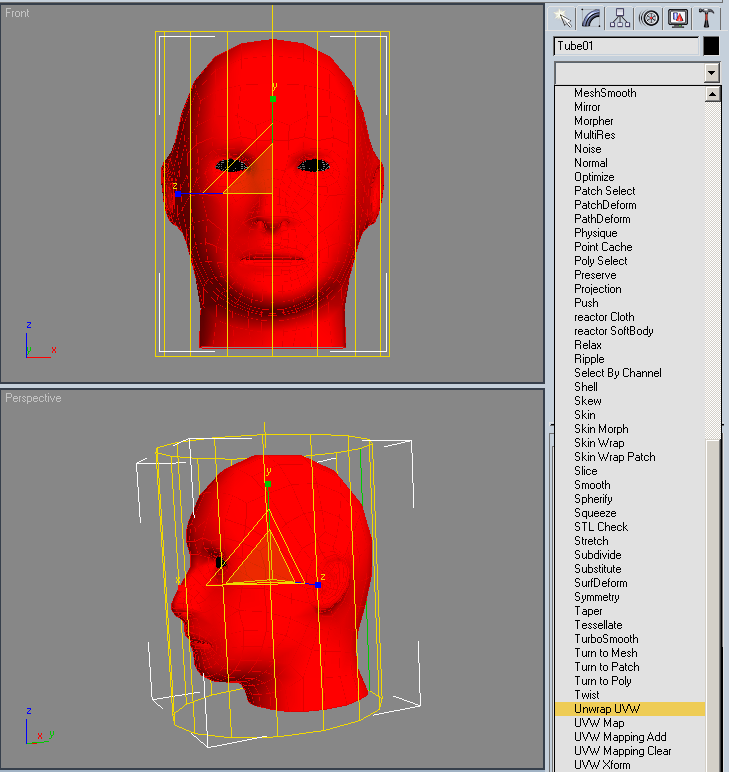

Sıra geldi Unwrap UVW Modifierimizi eklemeye.

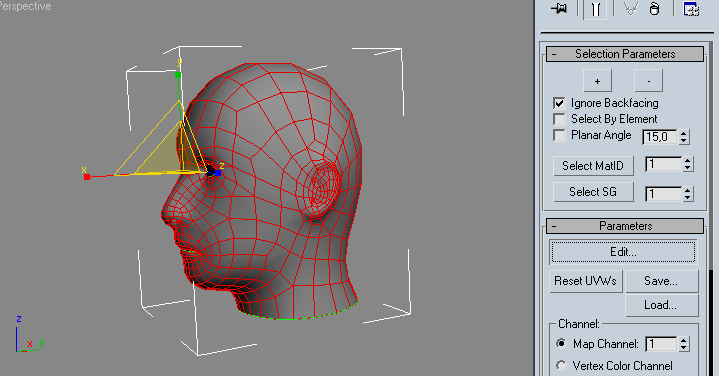

Edit düğmesine tıklayalım ve modelimizin 2B ta aktaralım.

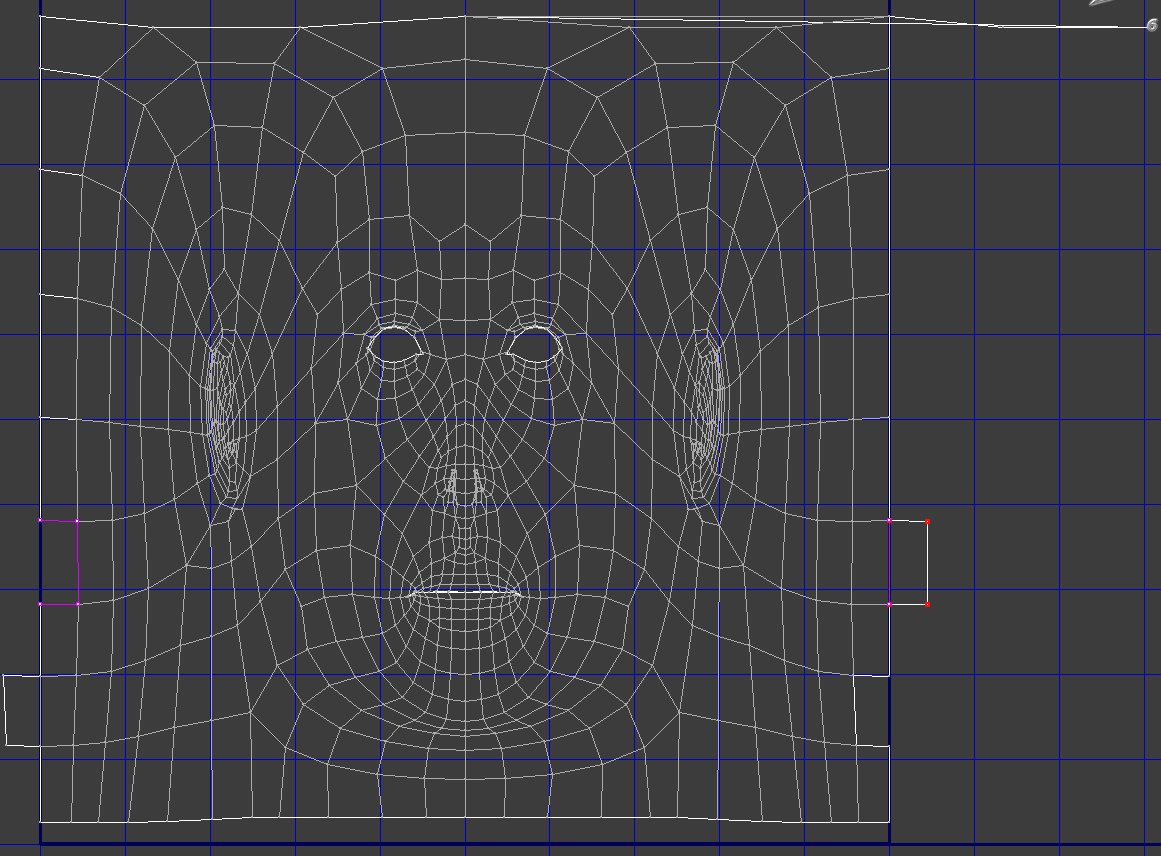

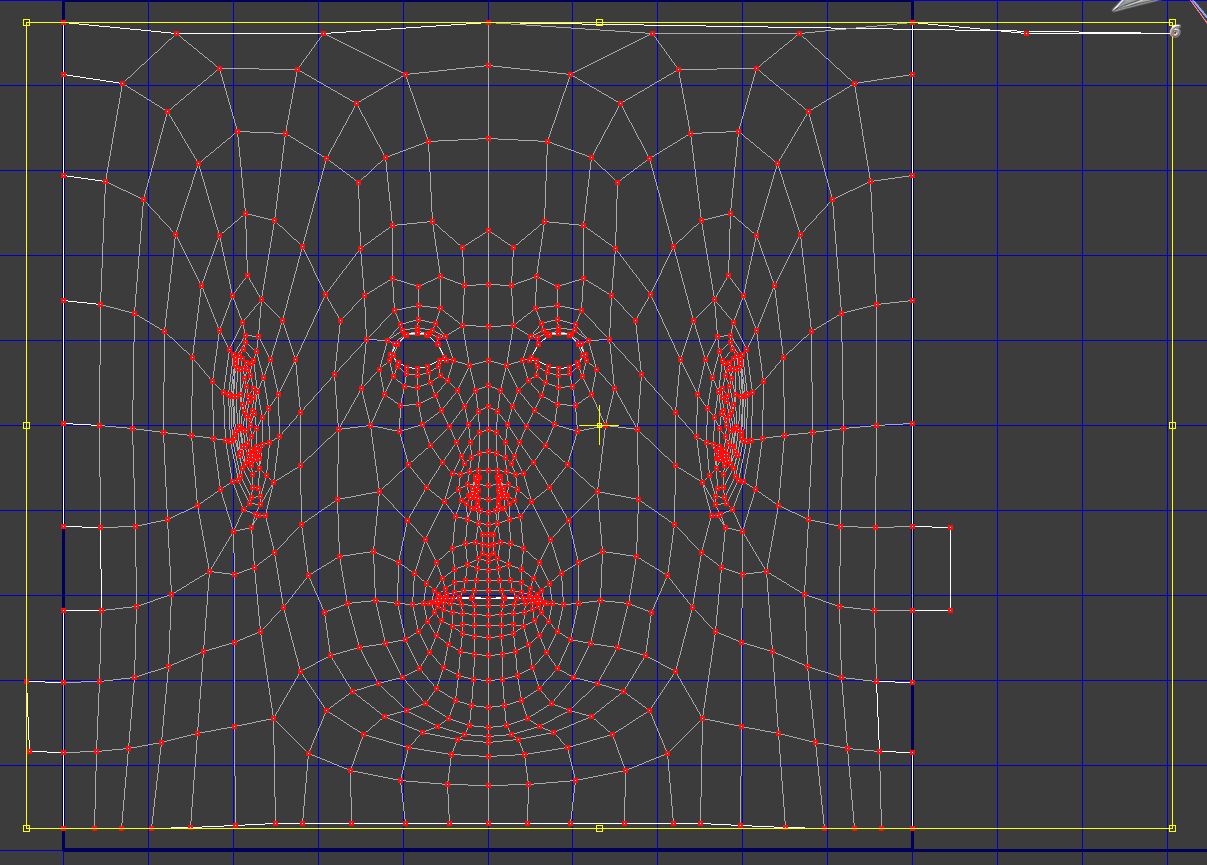

Karşımız çıkan görüntü böyle bir görüntü olacaktır. Fazla bir iş yok. Bir kaç küçük düzenlemeden sonra istediğimiz sonucu elde edeceğiz. Bazen birazdan yapacağımız işlemler modelleme sürecinden daha uzun sürebilir. Bu sıkıcı bir iştir. Ama iyi bir sonuç almak için yapılması gerekir.

Burada ki problemler şöyle:

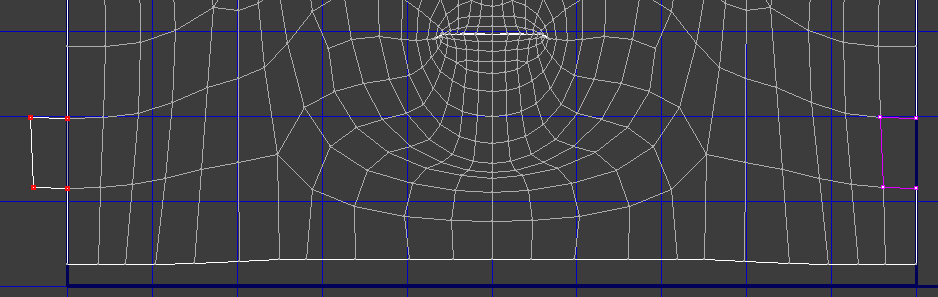

1: Modelin Kafasının arkasında kalan kısım parça parça ayrılmış ve biz bunu birleştirmeliyiz.
2: Relax uyguladığımız için kulaklar yataylamasına daralmış. Bunu da genişletmeliyiz.
3: Kafasının üst kısmı Düzgün parçalanmamış. Bunu düzeltmeliyiz.
4: Ve son olarakta gözün iç kısmı genişlemiş. Bunuda daraltmalıyız.

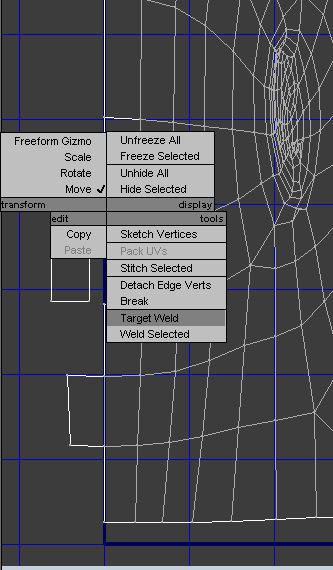

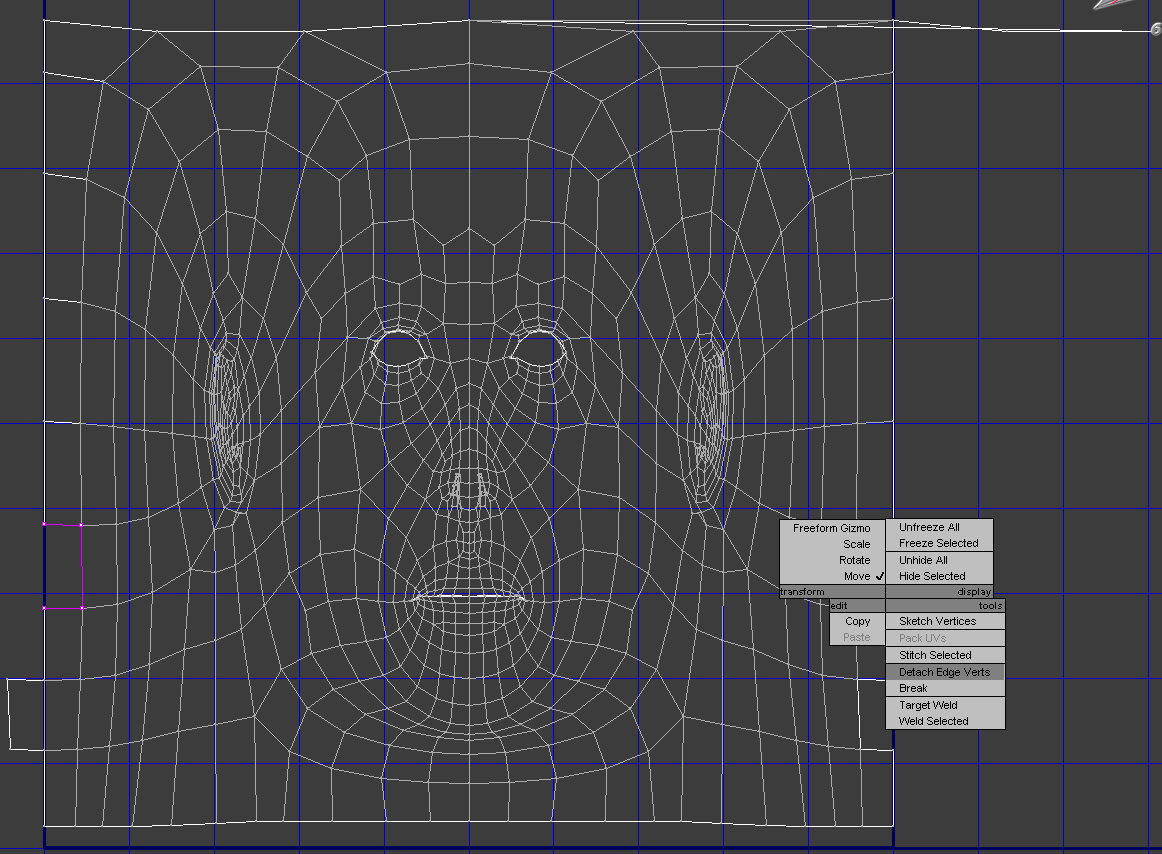

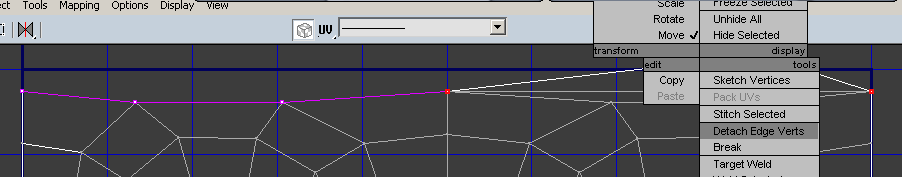

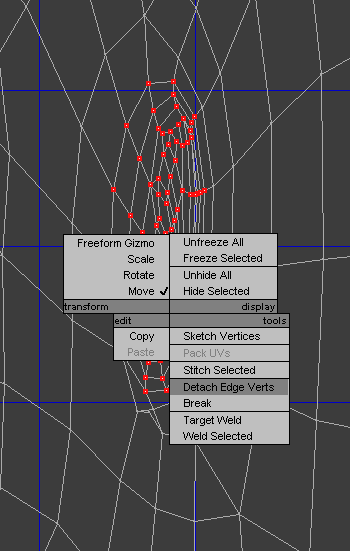

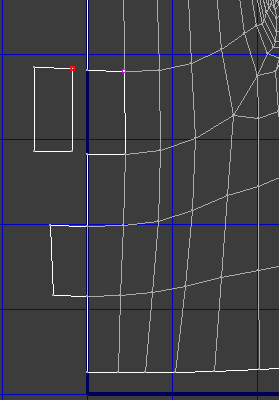

Sağ kısımdaki parçayı seçip sağ tıklıuoruz. Detach Edge Verts dedikten sonra bu parçanın bulunduğu yerden ayrıldığını göreceksiniz.

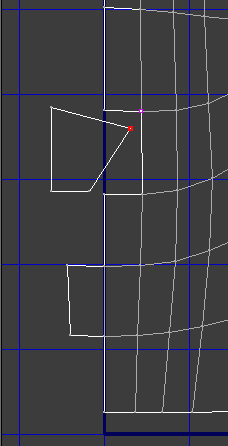

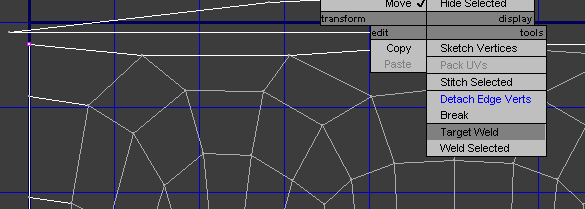

Bu parçayı diğer tarafa taşıdıktan sonra sağ tıklayarak bu sefer Target Weld seçeneğini seçiyoruz. bu noktaları birleştirmeye yarar. Noktaların nereyle birleşeceğini ise fark etmek zor değil. Seçtiğiniz noktanın birleşmesi gereken yer pembe renkte belli olacaktır. Noktayı secip bu pembe noktanın üzerine sürükleyip bırakıyoruz.

Aynı işlemi diğer parça için uyguluyoruz.

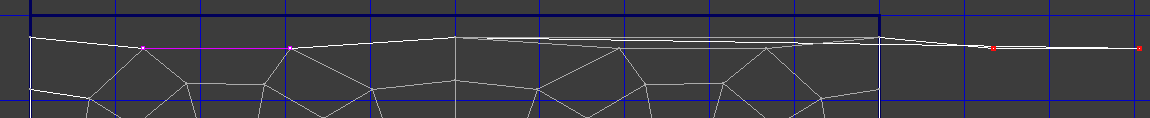

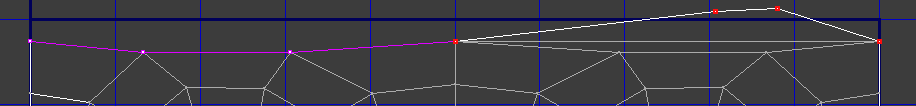

Aslında kafanın üstündeki geniş bölgede sorun arz ediyor. Fakat ben henüz bu sorunu nasıl düzelteceğimi keşfedemedim. Noktaları çekiştirerek bir nebze düzelme oluyor ama istediğim sonuç çıkmıyor. Burada yapmanız gereken kaplama hazırlarken bu bölgeye doku vermemek ve münkün mertebe tek rek ile boyamak. Ben böyle yapıyorum :)

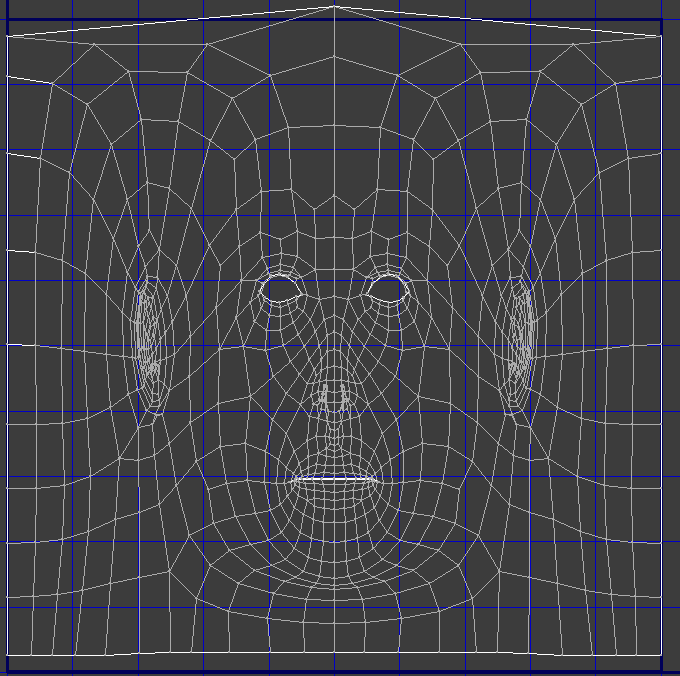

Ve işte sonuç sağ ve sol kısım birbirine eşit durumda. Bu kısımdan sonra izleyebileceğiniz iki yöntem var. eğer karakterin sağ ve sol kısmının kaplamaları simetrik olacaksa karakterin sol kısmını seçip sağ kısmın üzerine bindirebilirsiniz. Bunu ben kulaklara uygulayacağım. Kulaklarda bu işlemi yaparken daha iyi anlayacaksınız.

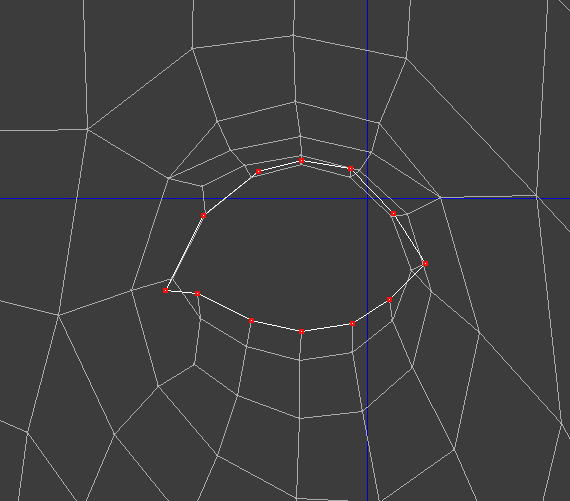

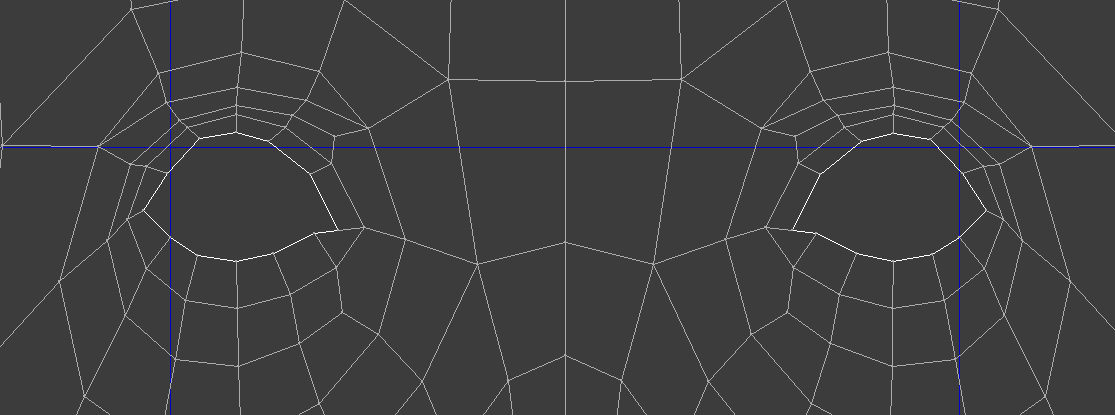

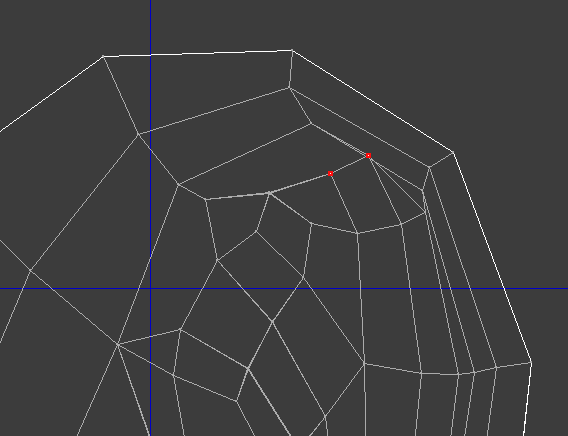

Gözlerdeki sorunu da çözelim. Seçip daraltacağız hepsi bu kadar.

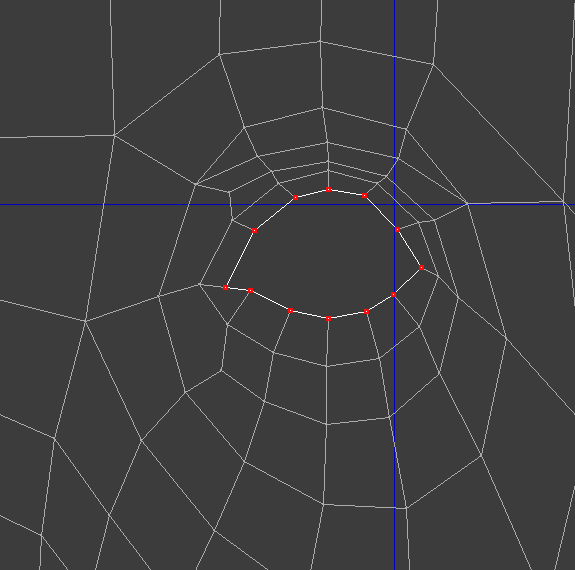

ve böyle bir sonuç almamız gerekiyor...

Kulakları  olduğu yerde genişletirsem eğer diğer yüzeyleri de genişletmem gerekir. Buda etrafındaki yüzeylerin daralması demek. O yüzden en iyisi kulağı bulunduğu yerden ayırıp dışarıda genişletmektir.

Diğer kulağı da ayırıp yan yana koyuyoruz. Mirror Horizotal aracı ile yatay eksende çeviriyoruz.

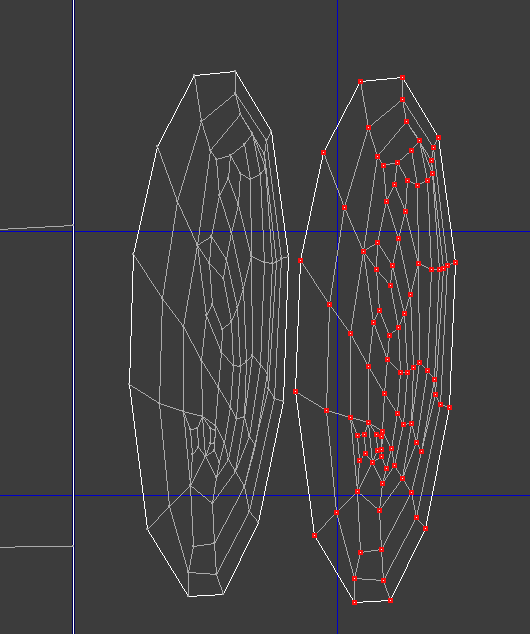

Burada kulakları üst üste bindiriyoruz.

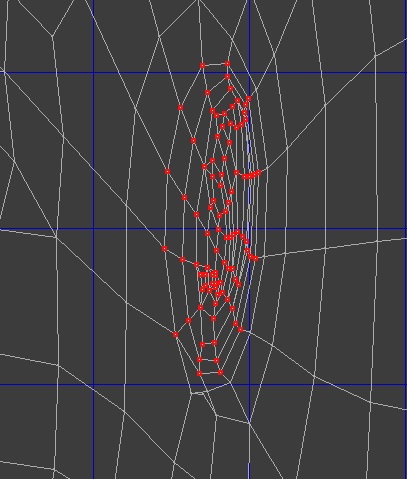

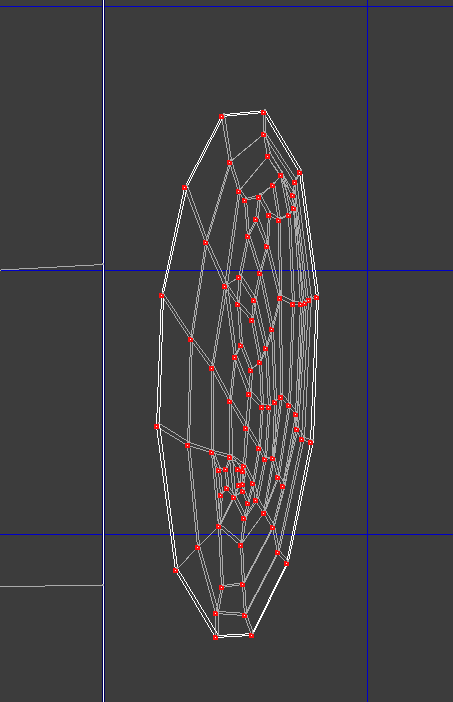

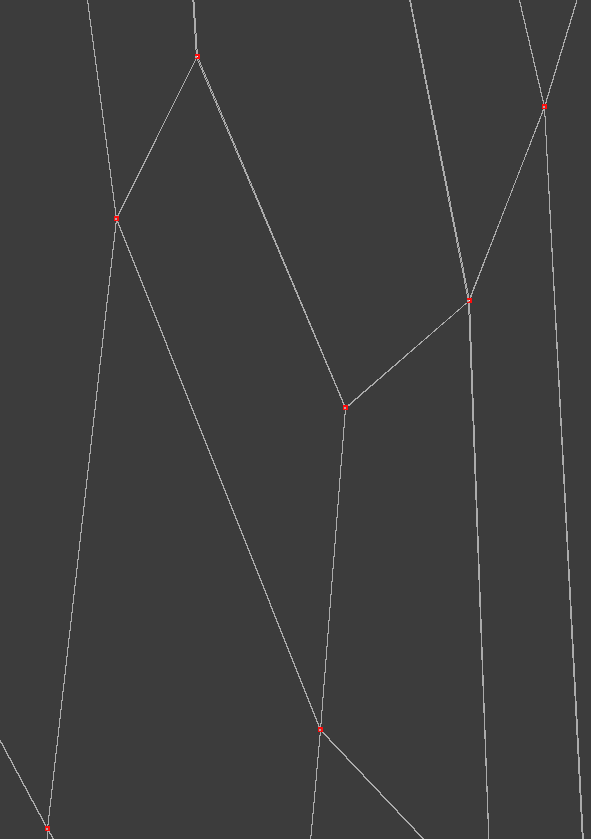

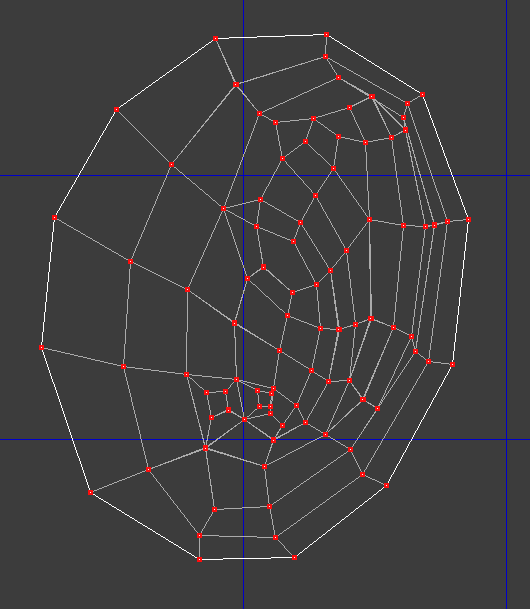

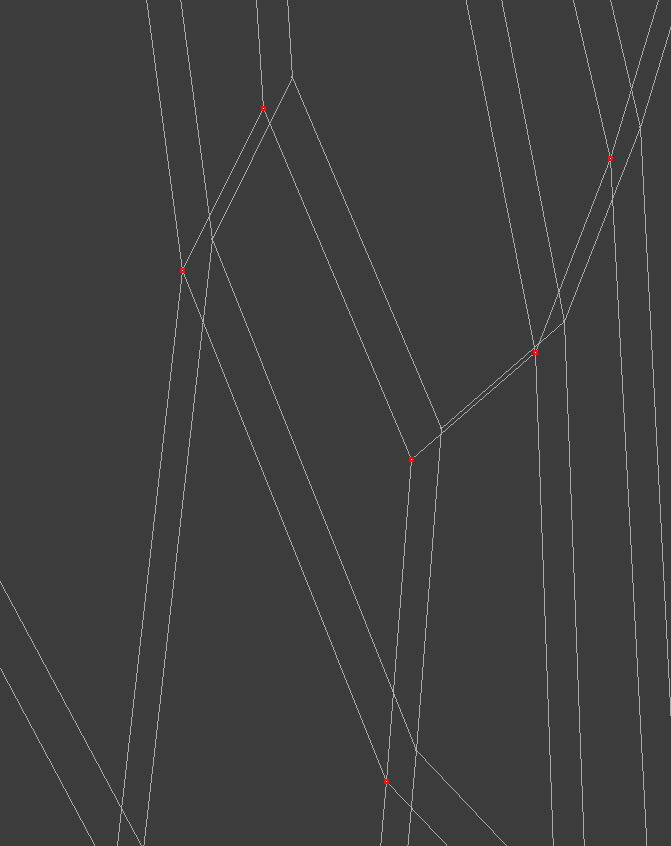

Yakınlaştırırsak daha net sonuçlar elde ediyoruz. Bu işlemi yapmamın sebebi kulakların simetrik olmasını istediğimden.

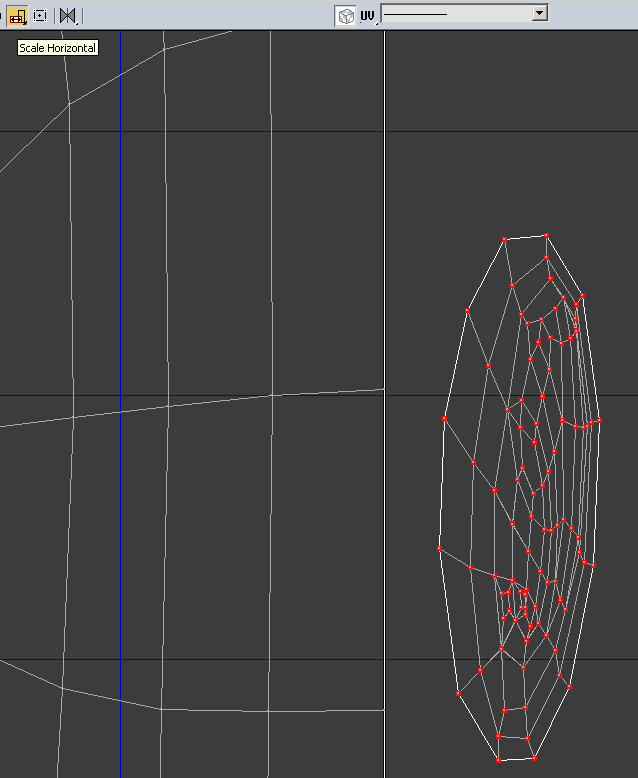

Artık iki kulak üst üste bindi. Seçerken fareyi noktaların dışına tıklayıp sürükleyerek seçmelisiniz. çünkü artık 1 değil iki nokta mevcut. Kulakları seçip Scale Horozintal arcı ile yatay eksende genişletiyoruz.
Bazı ufak tefek ayarları da yaptıktan sonra....

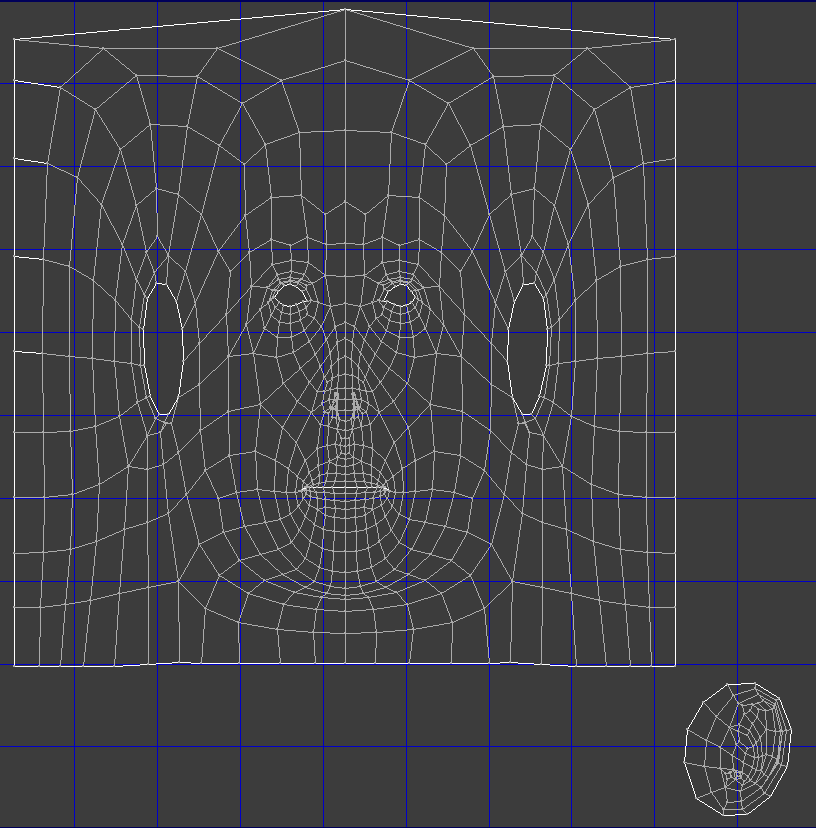

İşte sonuç budan sonraki işler photoshop işi.

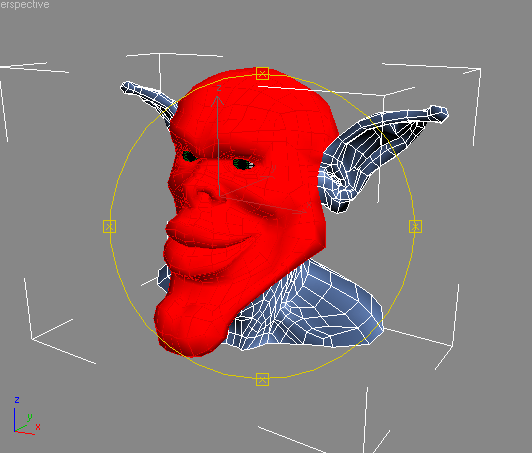

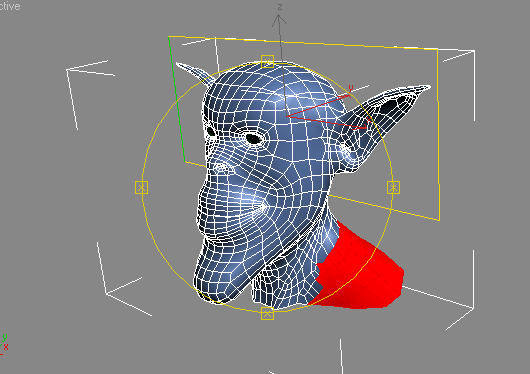

Not: Bu ders sadece basit bir örnektir bazı çalışmalarda modele birden fazla ID atamak gerekir. Mesela:

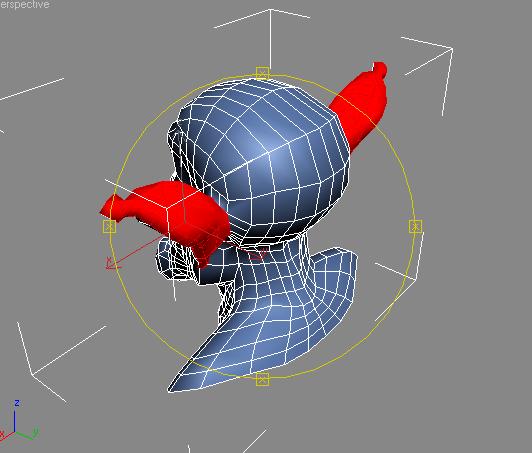

1nci ID                                                                                                                                     2nci ID


3nci ID                                                                                                                                     4nci ID


5nci ID                                                                                                                                    6nci ID

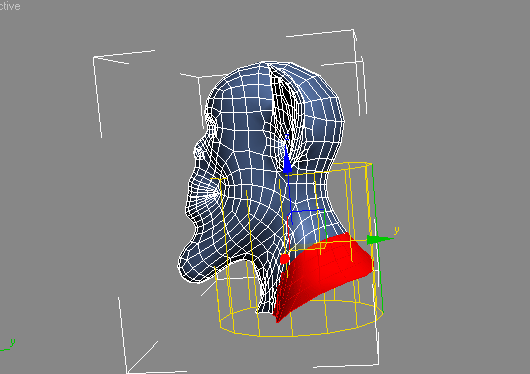

Bu yüzeylere tek tek UVW Mapping atayarak Unwrap ile düzenlemeniz gerekir.

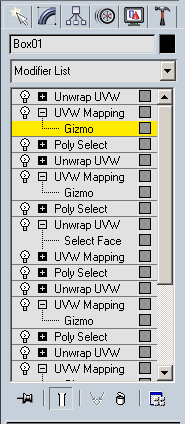

Bu noktada böyle bir işlemler zinciri yapmanız gerekir.

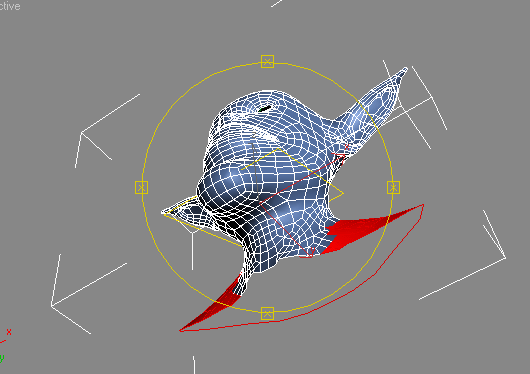

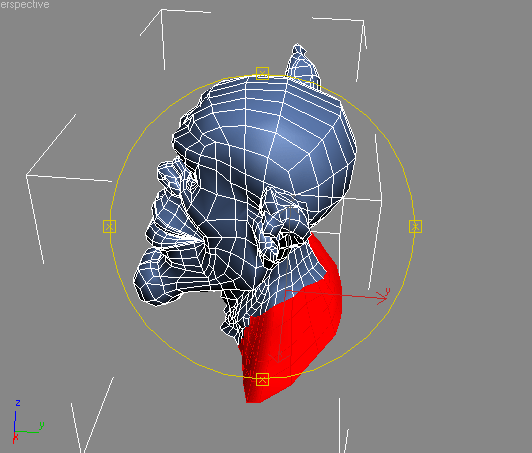

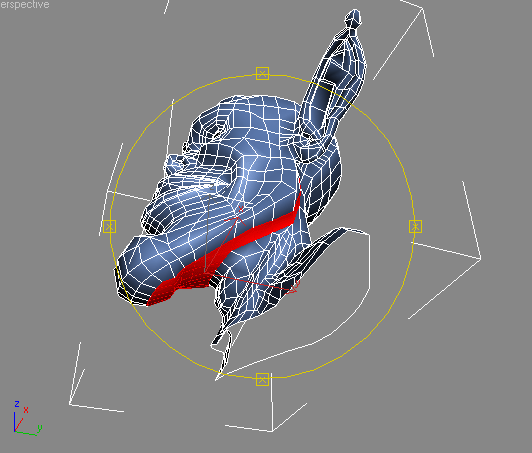

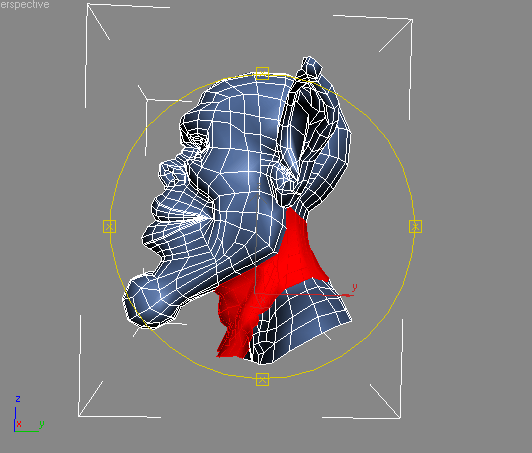

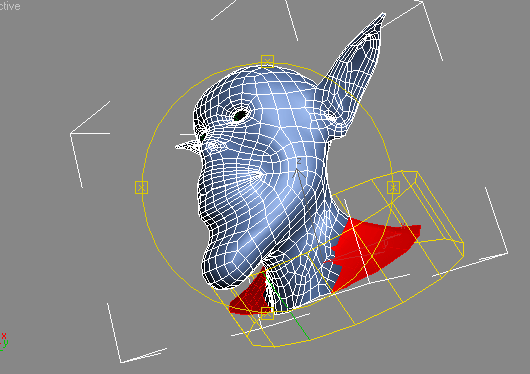

Burada son ID olarak 6ncı ID işeretli ama mappin 1nci ID ye ait. Yani modelin kafasına              2nci ve 3ncü ID ler


4ncü ID                                                                                                                                     5nci ID


6ncı ID

Herkese Kolay Gelsin...

Ekleyen: Muzun
