Sütun Yapımı - Bölüm 2

Birinci dersteki sütun modelimizi kullanarak sahnemizi geliştiriyoruz.

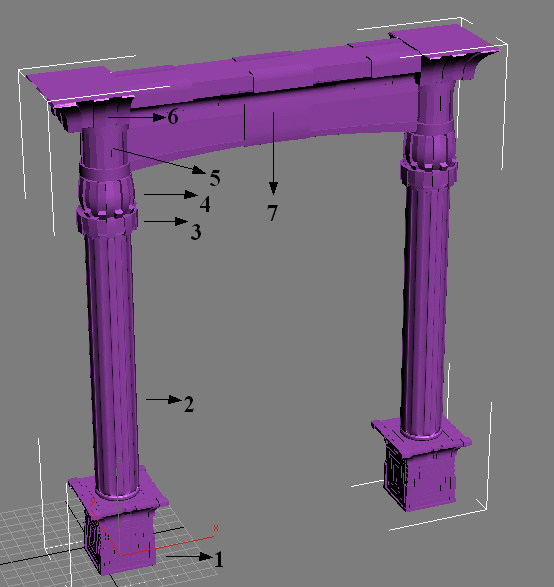

1-İlk derste yaptığımız sütunu biliyoruz.Aslında bu ötekinden biraz farklı.Diğer çalışma içinde bulunduğu klasörün yanlışlıkla silinmesi sebebiyle mefta oldu.Gerek boyut gerekse segment olarak diğeri ile aynı.Fakat biraz daha ayrıntı var.

1.BOX

2.CLİNDER

3.CYLİNDER

4.CYLİNDER

5.CYLİNDER

6.BOX    Şekilde de görüldüğü üzere sadece kutu ve silindirlerden oluşan sütunumuz en son bu haldeydi şimdi onlardan oluşan bir oda oluşturucaz.

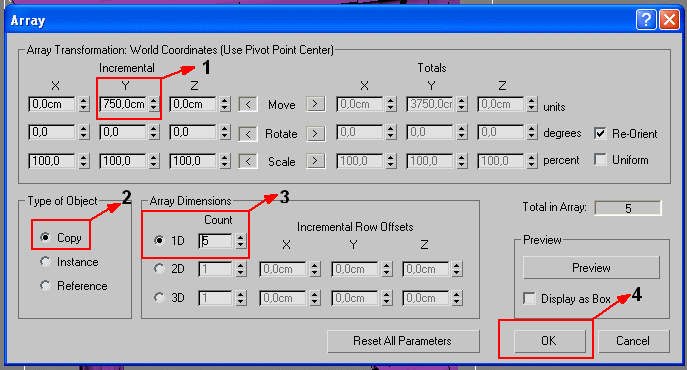

2-  Sütunumuz seçili iken Array sistemini çalıştırıyoruz.Aşağıdaki değerleri girip ok tıklıyoruz.

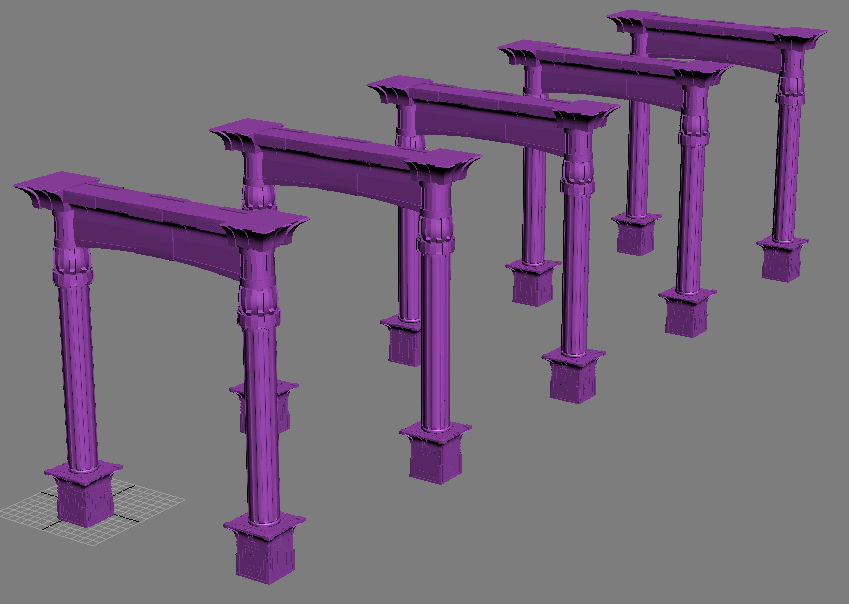

3-Sonuçta aşağıdaki sıralamayı elde etmemiz şart.

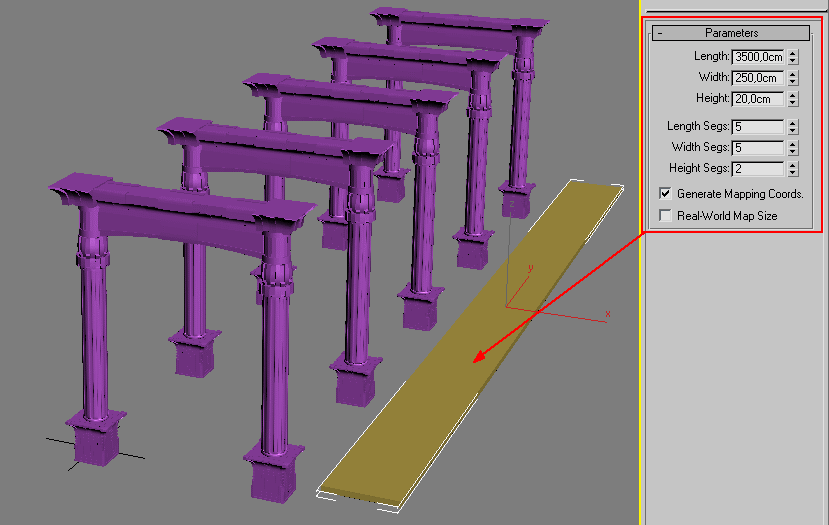

4- Şekildeki ölçülerde bir box çiziyoruz.Birazdan bu box üzerinde poligon çalışması yapıcaz.

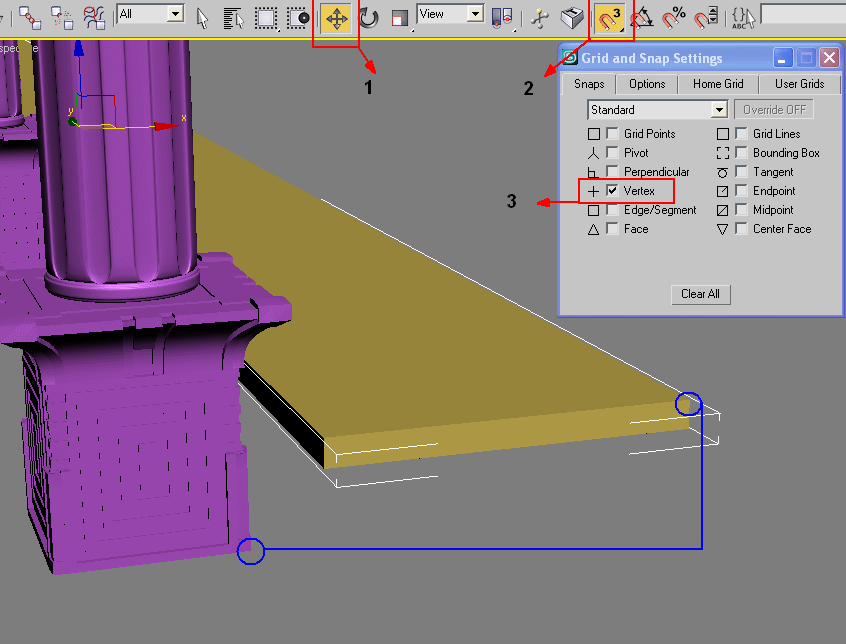

5- Oluşturduğumuz bu box´ı 3D sekme (snap) fonksiyonu yardımıyla ilk sütunumuzun alt kısmına yerleştiriyoruz. Mavi yuvarlak içinde kalan noktalar çakışacaktır.

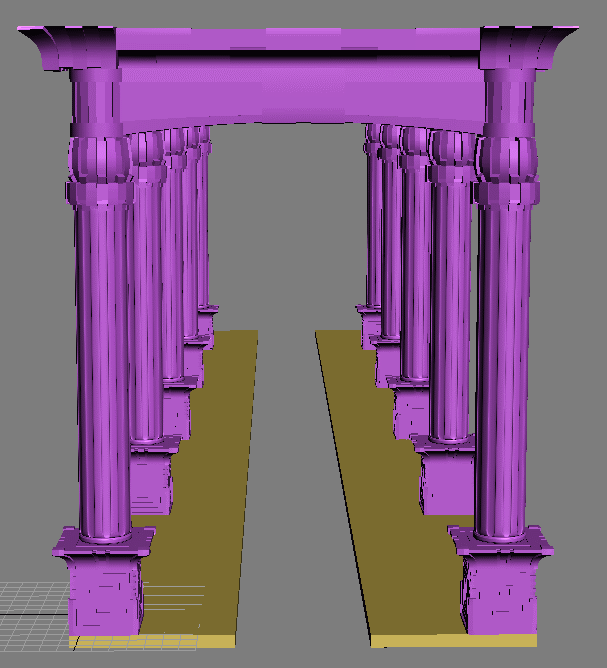

6- Boxımızı kopyalayarak diğer sütun grubunada aynı yöntem ile yerleştiriyoruz.

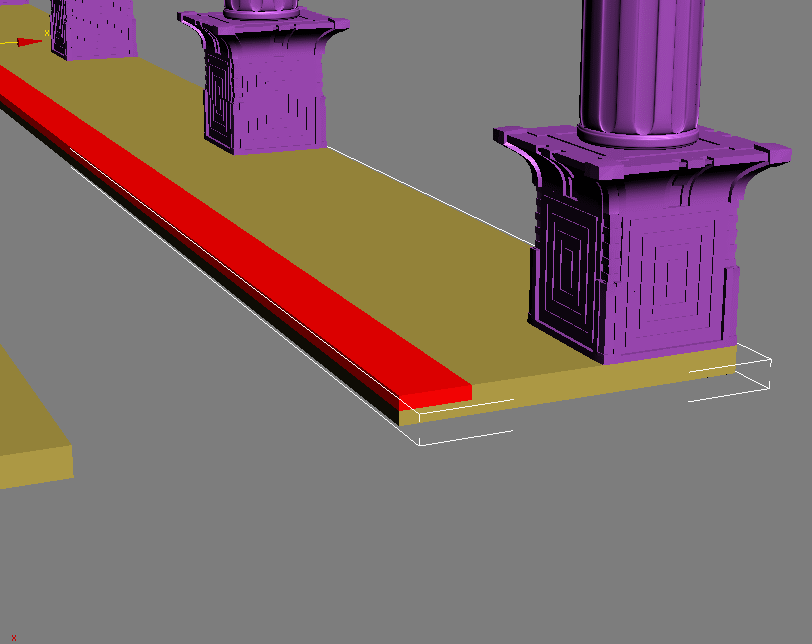

7-Poligon modellemeye başladık.Şekildeki gibi box´ların uç kısımlarını seçerek extrude değerini 2 olarak tanımlıyoruz.

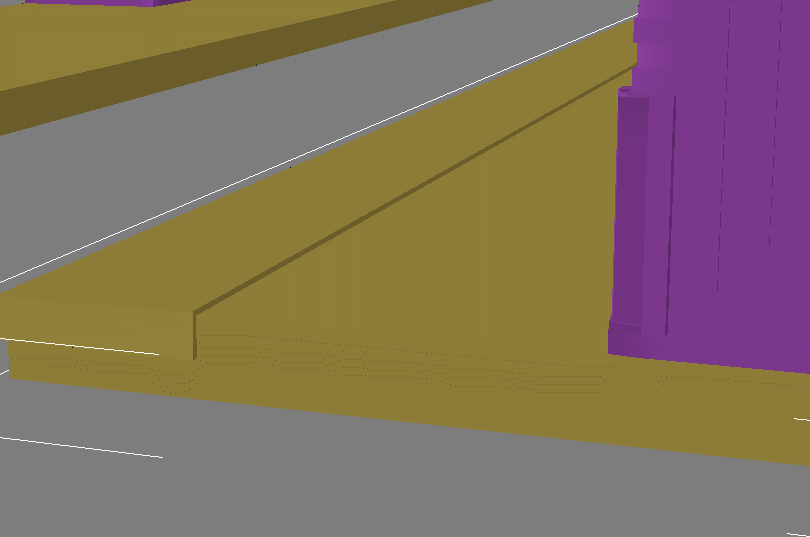

8- Bu şekli yakaladıysak sorun yok.

9- Extrude değerini 2 verdiğimiz poligonların bir alt sıra poligonlarını seçerek extrude 5 veriyoruz.

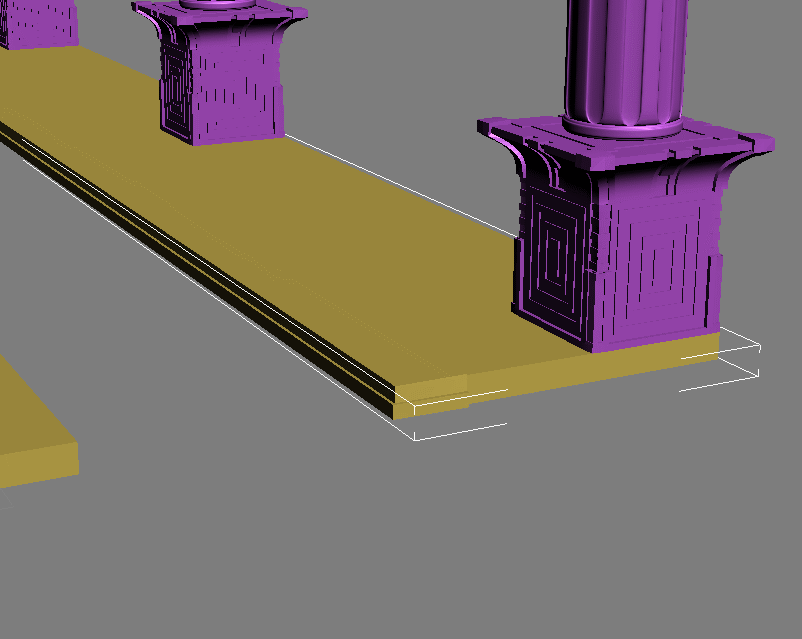

10- Uç kısımlara bu kadar poligon çalışması yeter.

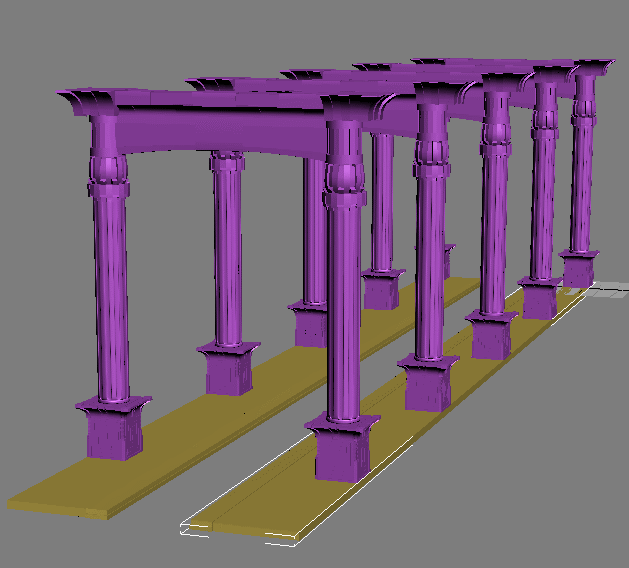

11- Tabiki diğer box´ada aynı işlemleri yapmaya unutmuyoruz.Kopyalama ve aynalama gibi alternatifleri değerlendirin.

12- Şimdi iki box arasında kalan boşluğa yeni bir box oluşturucaz.Bu açıdan bakarsak daha koly oluşturabilirsiniz.3D Snap açık olmalı bu dikkat edin.

Ekleyen: TimuRRendeR
