SÜTUN YAPIMI

Macera oyunlarındaki soğuk,karanlık ve ürpertici ortamlardan hareketle yaptığım sütun modelleme çalışması.

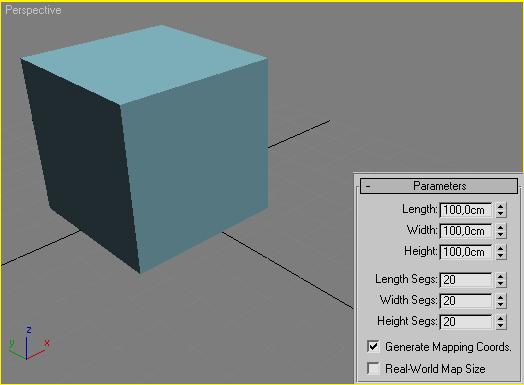

1-Aşağıda verilen parametreler doğrultusunda bir box oluşturalım.

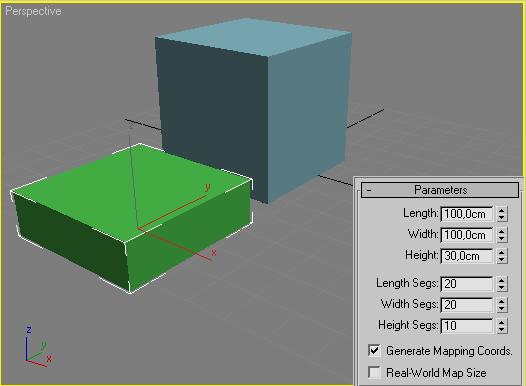

2-İkinci box´ımızı yine parametreler ışığında tanımlayalım.

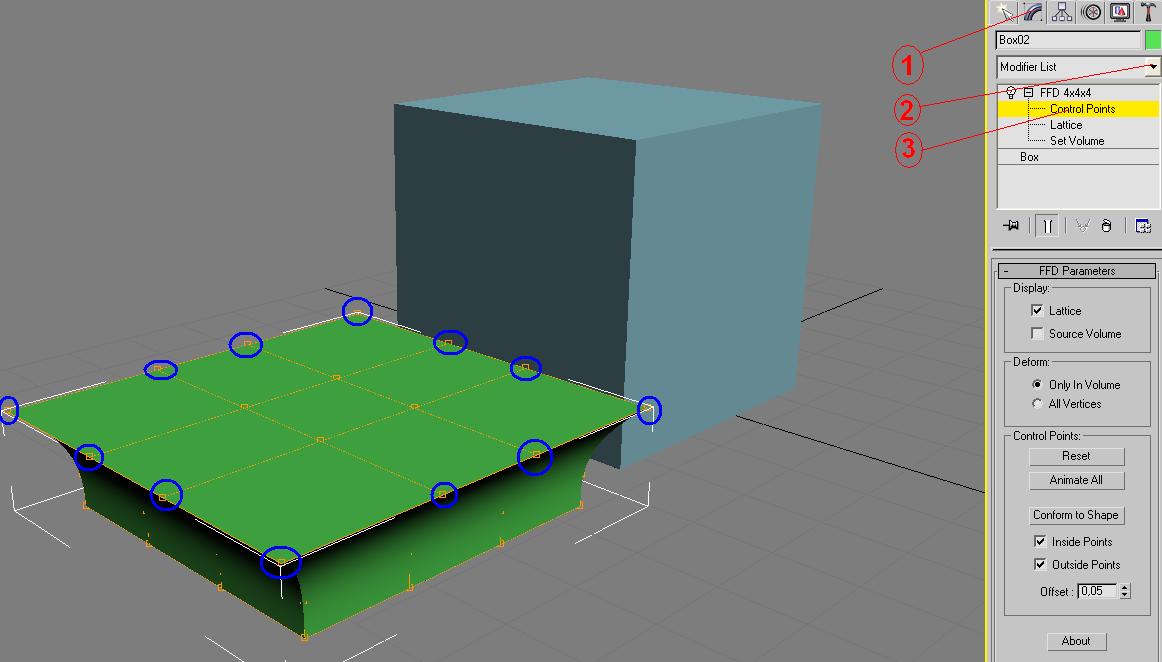

3-İkinci olarak oluşturduğumuz box´a FFD 4x4x4 modifi uygulıyalım ve şekildeki gibi eşit ölçeklerde uygulayalım.Köşe ve kanar noktalarını kendilerine paralel doğrultuda uzatalım.Sonuçta aşağıdaki gibi bir şekil elde etmemiz gerekiyor.

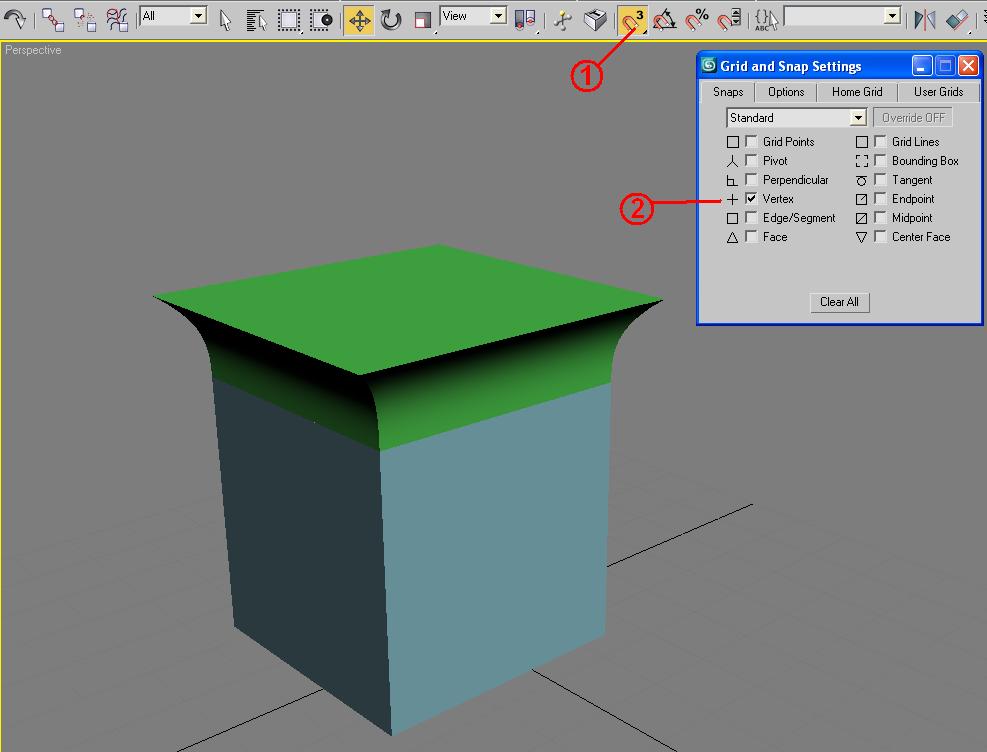

4-2. box´ı sekme komutu (snap) yardımıyla diğerinin üzerine kombine edelim.

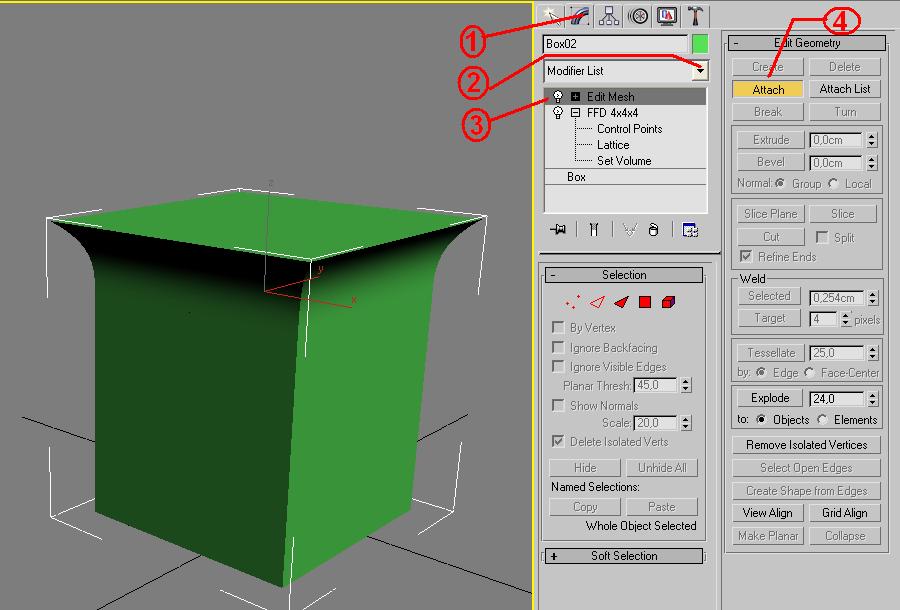

5-İlk çizdiğimiz ve FFD 4x4x4 uyguladığımız 2. box´ımızı birbirlerine attach edelim.

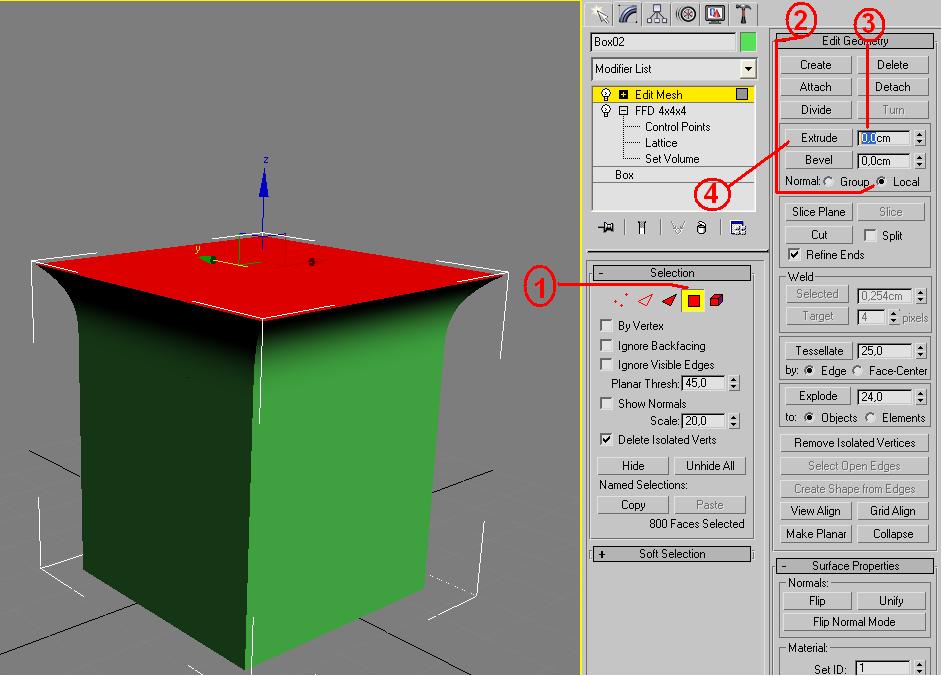

6-Sıra geldi poligon modellemeye.Oluşturduğumuz yeni bloğun üstünü seçerek extrude uyguluyoruz. Extrude değerini 1 hariç olmak koşulu ile en fazla 5 verebiliriz .Bu işlemi başka yolardanda yapabiliriz. Başka bir box oluşturmak gibi

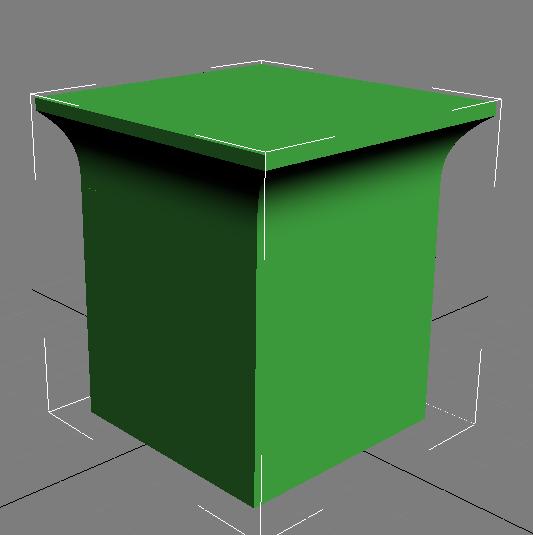

7-Bu şekilde alt bloğun ana hatları bitmiş oldu.Şimdi ise detaylı bir çalışmaya başlıyoruz ve bu küçük bloğumuz üzerinde POLİGON REKORU kırıcaz.Poligon çalışması yaparken CTRL tuşuna basılı tutmayı unutmayalım.Fareyi sürüklemekten kaçınalım aksi taktirde istemediğimiz NOİSE´ler gelebilir :DDD

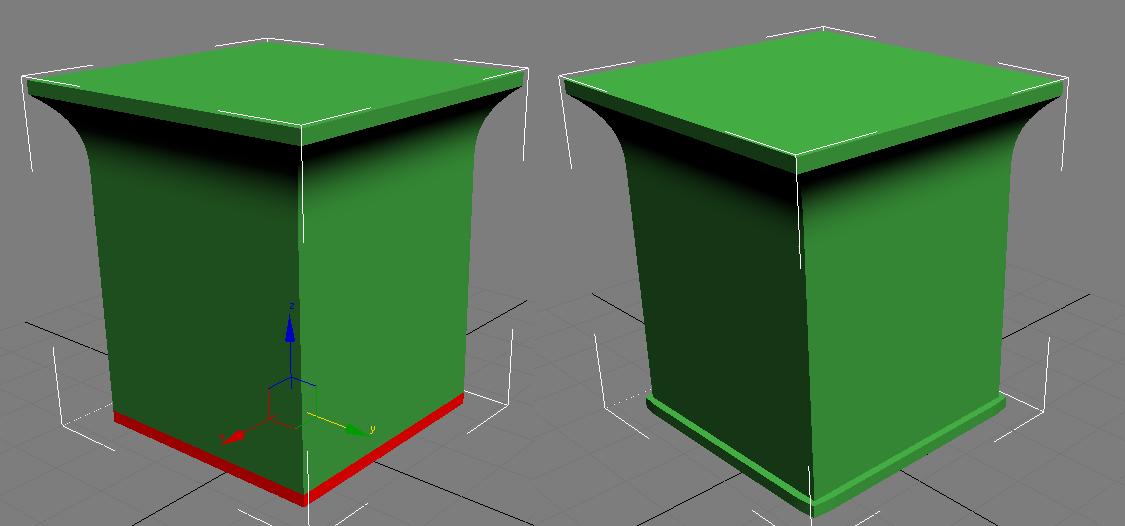

8-Alt bloğumuzun en alttaki sıra poligonlarını seçerek extrude 3 veriyoruz.

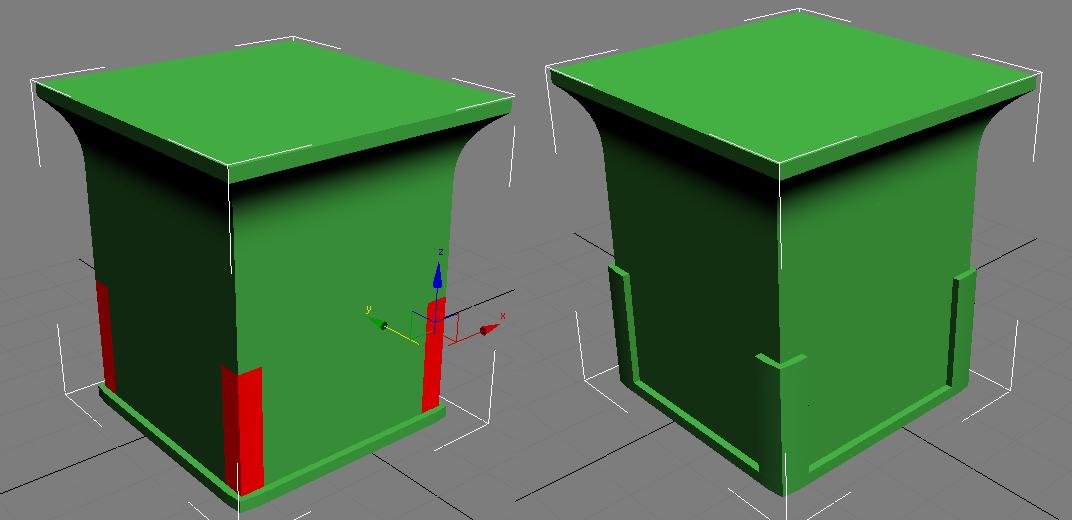

9-Alt bloğumuzun alt köşelerinde 2 sıralı halde her köşesine bu uygulamayı yapıyoruz ve extrude değerini 3 viriyoruz.

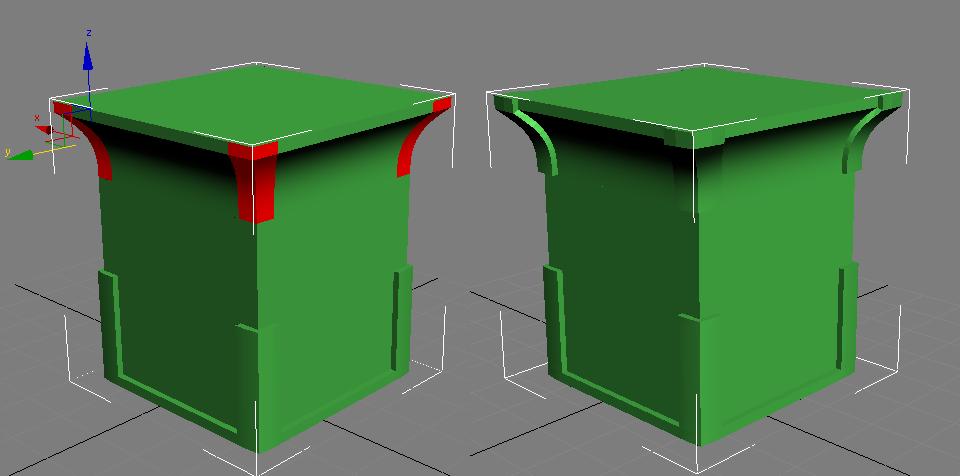

10-Aşağıdaki şekilde görüldüğü üzere üst köşe noktalarını seçerek extrude 3 veriyoruz.

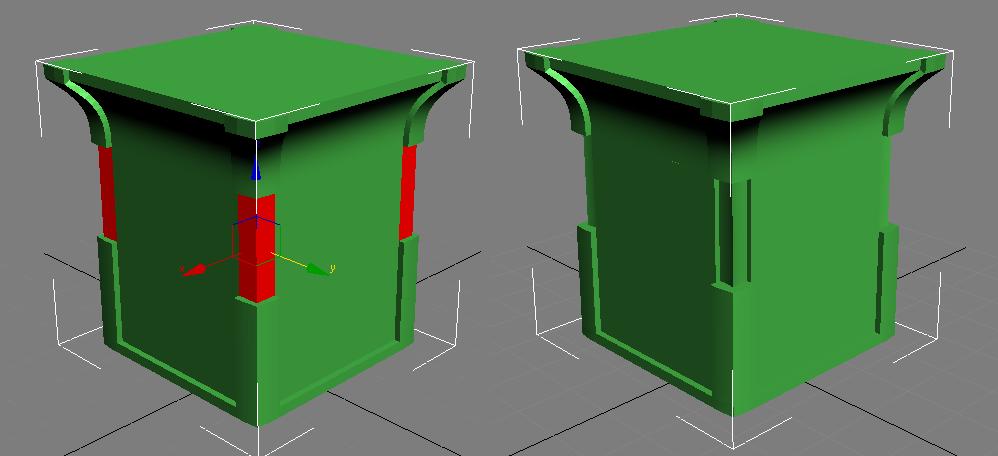

11-üst köşeler ve alt köşelerin ortasında kalan alanı seçerek extrude -2 değerini veriyoruz.

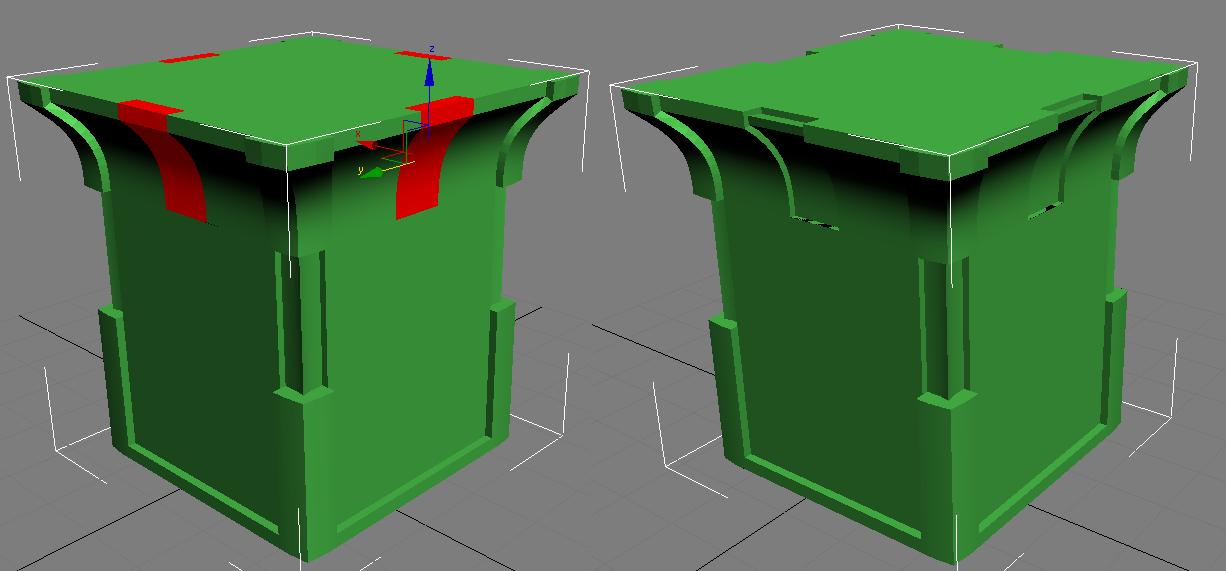

12-Şimdi şeklimizin üst tabye kısmında bir detay çalışması yapıcaz.Soldaki çalışmadaki gibi yüzeyleri ortalayacak şekilde bu kısımları seçerek extrude değerini -2 atıyoruz.

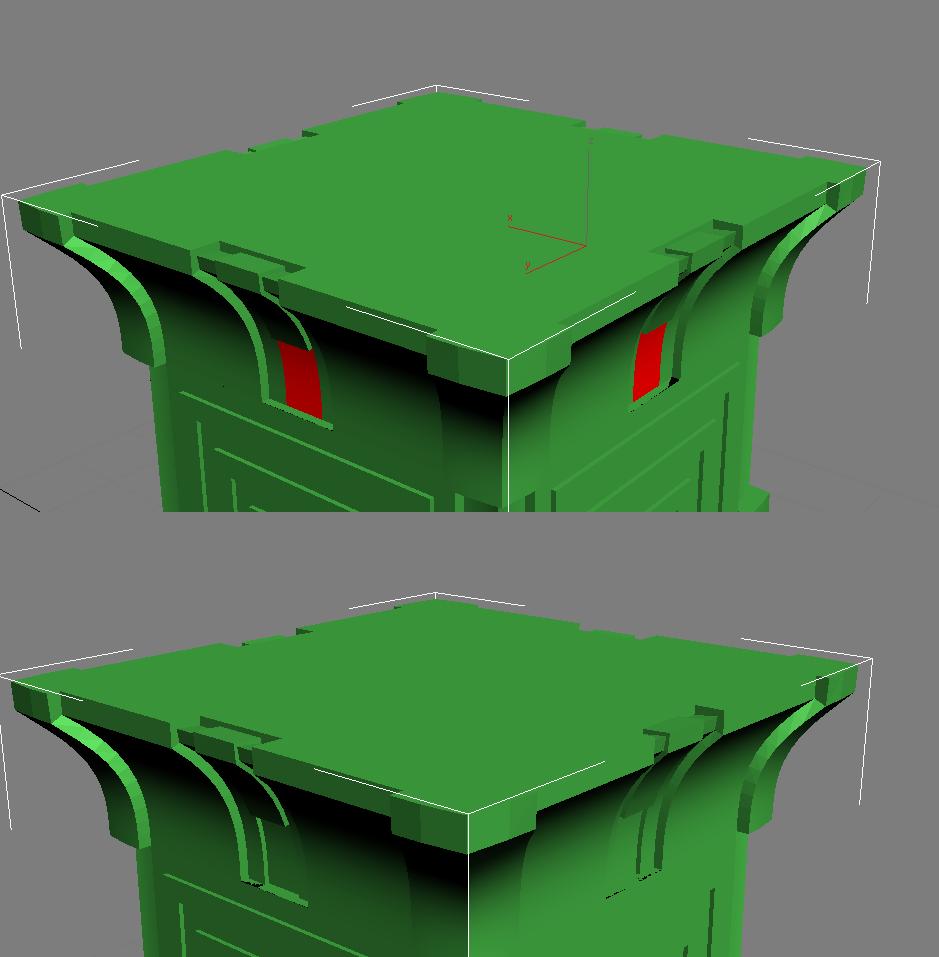

13-Bloğumuzun yan cephelerini seçerek 1 poligon genişliğinde yollar çizerek iç içe çerçeveler hazırlıyoruz ve extrude değerini 1 veriyoruz.

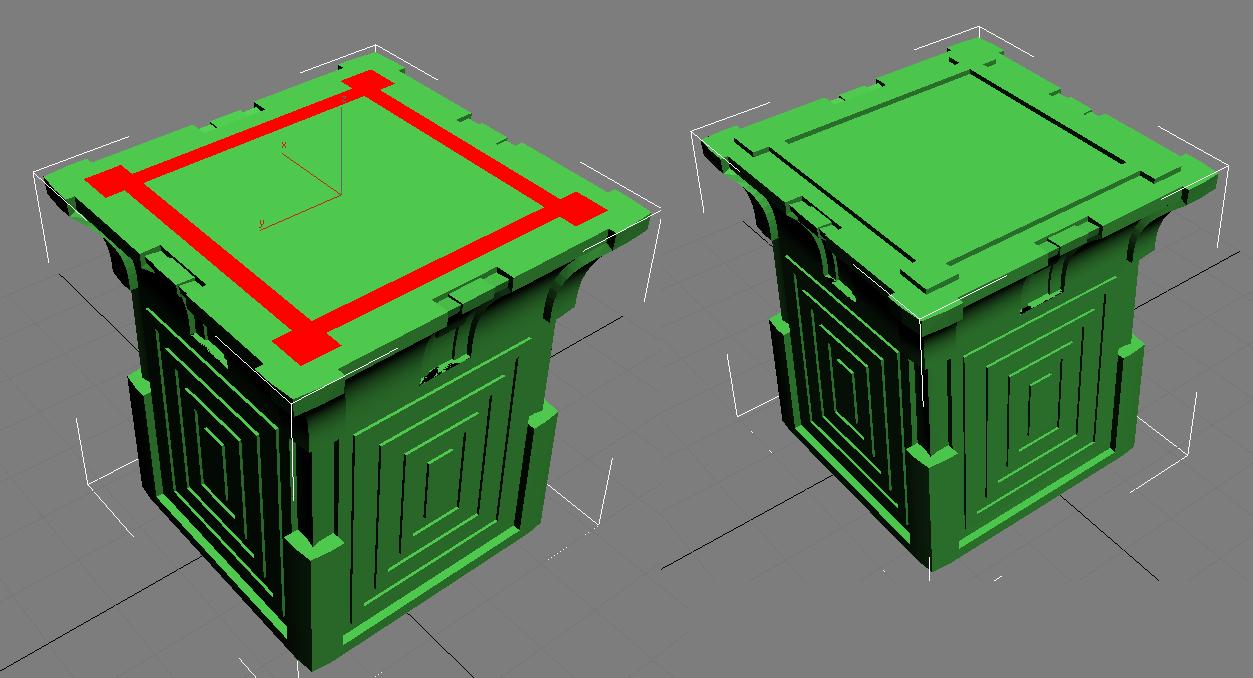

14-üst kısımda seçtiğimiz ve extrude -2 değerini verdiğimiz bölümlerin ortalarını seçerek extrude 1 değerini veriyoruz.

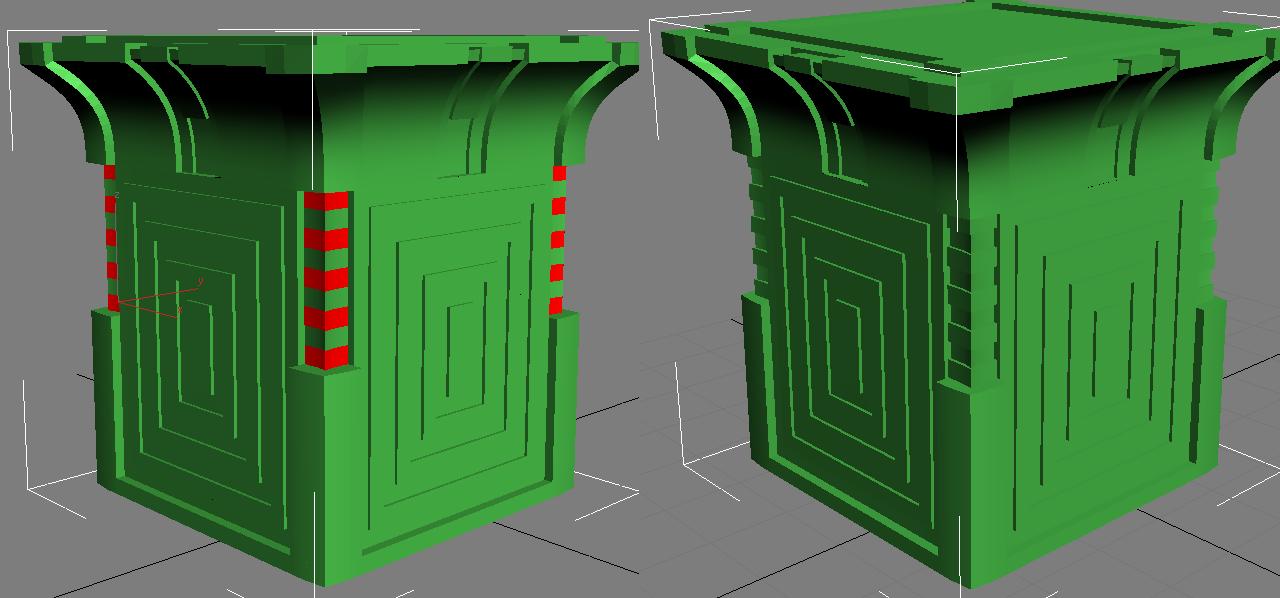

15- Extrude değerini 1 olarak belirlediğimiz kısımların altında kalan ve extrude değeri -2 olarak tanımlanmış çukur dahilinde olan kısımları seçerek extrude değerini -1 atıyoruz.
