3Ds maxte yaptigim &quot;Sari ev&quot; isimli yeni calismamin yapimini anlatan bir ders. ders 3 bolumden olusuyor 1. bolum modelleme

Merhaba arkadaşlar, Sizlere ¨Sarı ev¨ isimli çaslışmamın yapımını anlatan bir ders hazırlamaya çaslıştım. Ders 3 bölümden oluşuyor bunlar modelleme, kaplama ve render.

Dersin diğer bölümleri;

Sarı Ev Bölüm 1 Modelleme
Sarı Ev Bölüm 2 Kaplama/Malzeme Aşamaları
Sarı Ev Bölüm 3 Render Aşamaları

BÖLÜM ~ 1 Modelleme ~

Duvarlar ve Penecrelerin Modllenmesi:

Üst

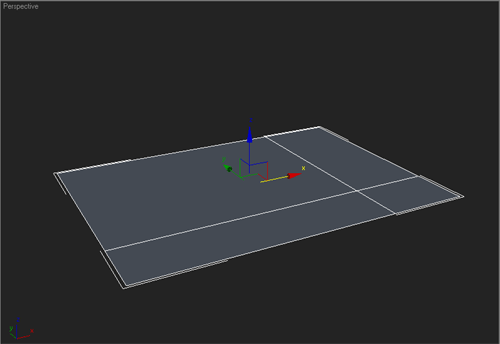

	1~ Öncelikle işe evin ölcülerinde bir "plane" çizerek baslayalım ve bunu "editable polye" çevirelim, eger ev kare olmayacaksa evin duvarlarını belirleyen faceler olusturalım.

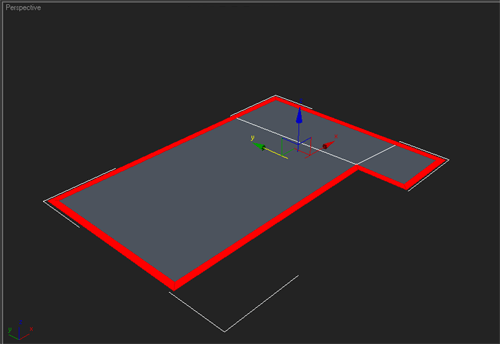

	2~ Gereksiz faceleri sildikten sonra yuzeyi seçip "inset" kullanarak duvar kalınlığını oluşturalım

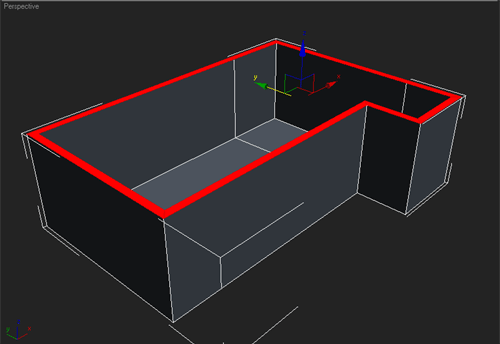

	3~ Şimdi "inset" ile oluşturduğumuz yüzeyleri seçip tavan yüksekliği kadar "extrude" edelim

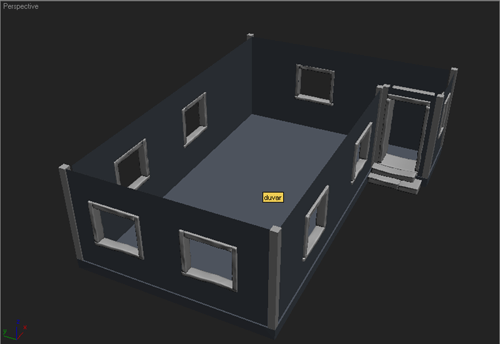

4~ Evin pencere ve kapılarını oluşturmak için kutular çizin.Kutuları yerlerine oturttuktan sonra hepsini birbirine "attach" edelim.

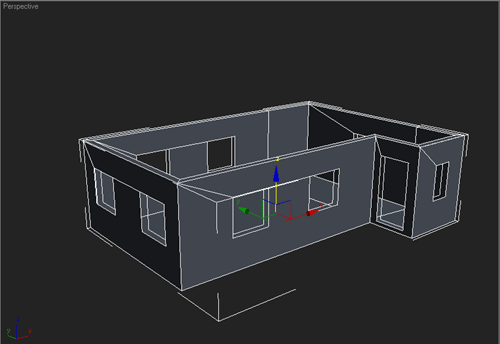

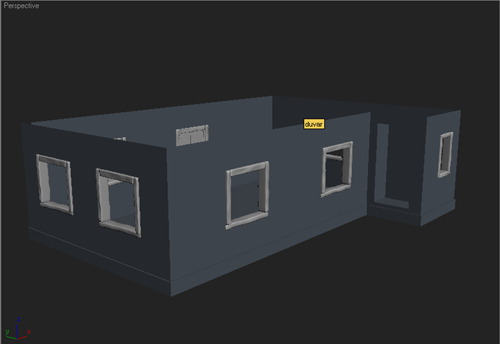

Duvarı seçip "boolean" kullanarak pencere ve kapı deliklerini oluşturalım ve bunu tekrar poly´e çevirelim, "boolean" kullandıktan sonra oluşan gereksiz "edge"leri silelim

Pencerelerde iç ve dış duvar arasında oluşan boşluğu "bridge" kullanarak kapatalım

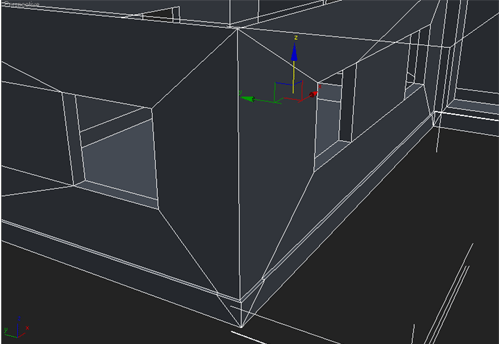

5~ Evimizin altında bulunan taşlar için evin altını aşağıya doğgru "extrude" edelim, sonra yan veya ön görünüşten seçerek bunları tekrar dışa doğru "extrude" edip taşların kalınlığını oluşturuyoruz

6~ Pencerelerde bulunan taşları oluşturmak için bir kutu çizelim, kutuya bi kaç tane face atıp elimizle bazı kısımlarını deforme edelim. Daha sonra kutunun kenarlarına fazla yumuşak olmaması için "chamfer" uyguluyoruz ve "smooth" veriyoruz.

Smooth verdiğimiz kutulara deformasyon için "noise" modifierini uyguluyoruz.

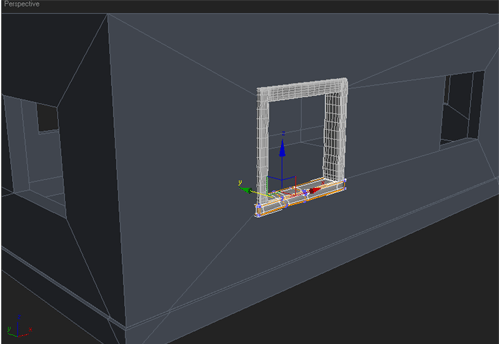

7~ Bu kutuları pencerenin diger taraflarınada kopyalıyoruz ancak aynı olmaması için bazılarını ters çeviriyoruz ve noise modifierindeki "seed"leri değistiriyoruz

8~ Daha sonra diğer pencerelerede aynı kutuları "seed" değerlerini değiştirerek kopyalıyoruz

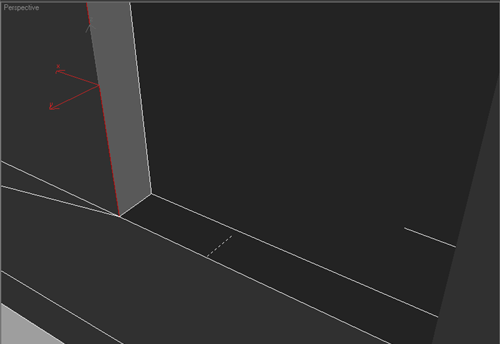

9~ kapı için aynı taşları kullanabilirsiniz fakat ben tekrardan modelledim.Kapı eşiğindeki taşı biraz aşağı dogru eğersek sankı eşikten geçe geçe taşın eridiği havasını verebiliriz

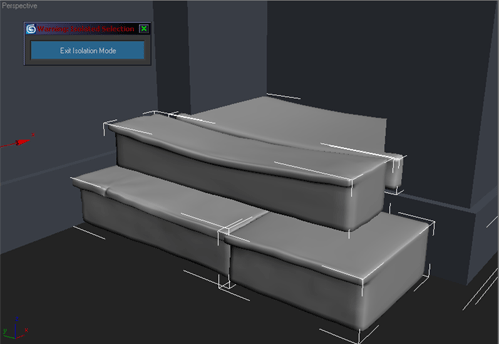

10~ merdivenleri bir kaç parça taştan oluşturuyoruz ve bunlarıda önce elimizle deforme ediyoruz daha sonra "smooth" ve "noise" kullanıyoruz

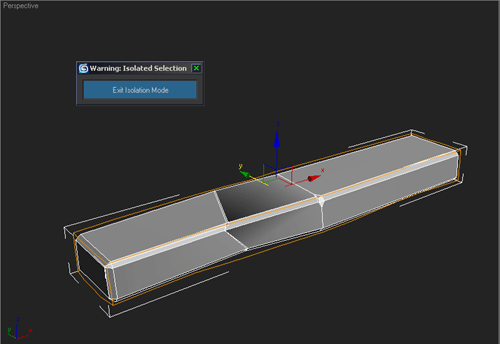

merdivenlerede kullanılmış havası vermek için orta kısmını biraz çökertiyoruz.

11~ evin koşelerine kolonları yerleştiriyoruz, ve koselerine biraz "chamfer" vererek yumuşatıyoruz

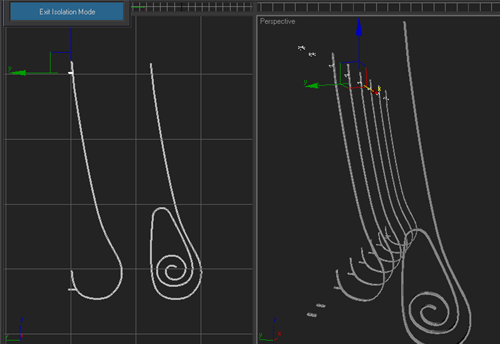

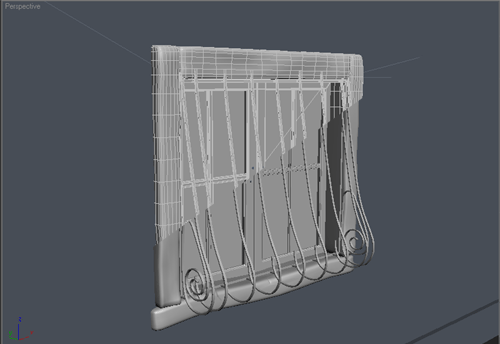

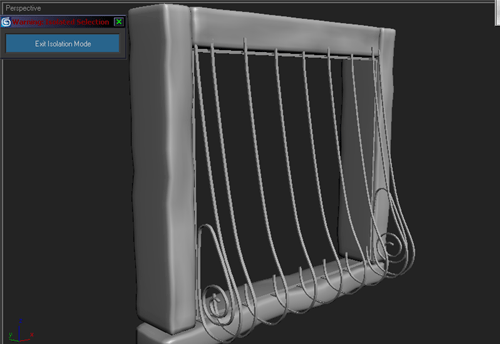

12~ Pencere demirleri için "line" kullanıyoruz.Ortadaki demirlerin altını yarım daire seklinde yapıyoruzö düzgün bi şekilde yapmak için silindir çizip ona uyarlayabiliriz.

dıştaki demirleri ise içe doğru yuvarlayarak kenarkları kapatıyoruz.bunu yaparken gene silindir kullanırsanız kolaylık olur

daha sonra çerçeveyi ve parmaklıkları tutan demirleri oluşturuyoruz.

bunları yaptıktan sonra loft uygulamak yerine linemizin ozelliklerinden "enable in render" ve "enable in viewport" seçeneklerini işaretliyoruz

ve "rectangular"ı seçip demirlerimizin kalınlığını ayarlıyoruz daha sonra bunları grup yapıp diğer pencerelere kopyalıyoruz

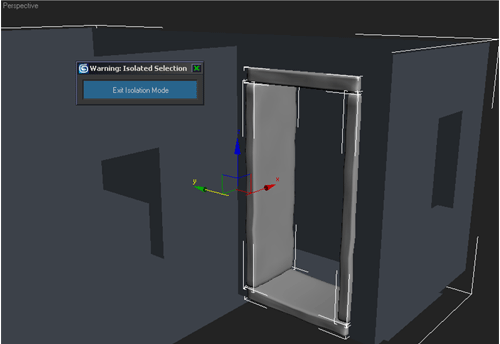

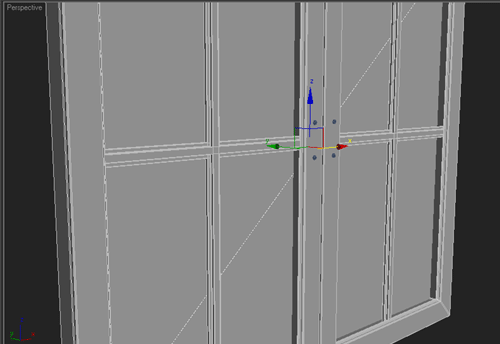

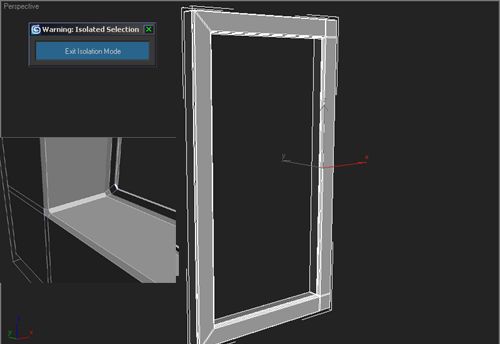

13~ Pencereleri yaparken bir kutu ciziyoruz ve karşılıklı 2 yüzeyi seçiyoruz (ön ve arka kısımlar) "inset" kullanarak iceriye doğru face oluşturuyoruz. İçteki faceleri siliyoruz ve "bridge" yardımı ile karsı tarafla birleştiriyoruz, kenarlara "chafer" veriyoruz. Pencereler fazla detaya girmeye gerek görmedim

14~ penceremizin camlarınıda oluşturduktan sonra yerlerine kopyalıyoruz

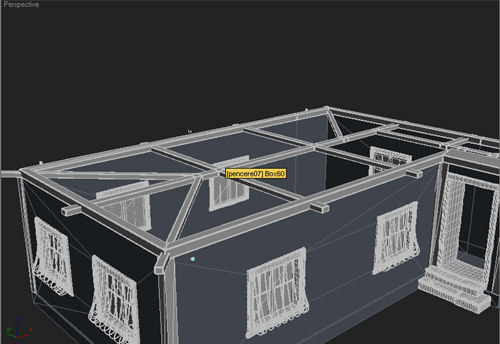

15~ catıdakı kütükleri yaparken önce ana hatları oluşturuyoruz daha sonra kenarlardan "extrude" kullanarak dışarı uzatıyoruz

orta kısmı yapmadan sadece dıştaki kısımlaroda yapılabilir

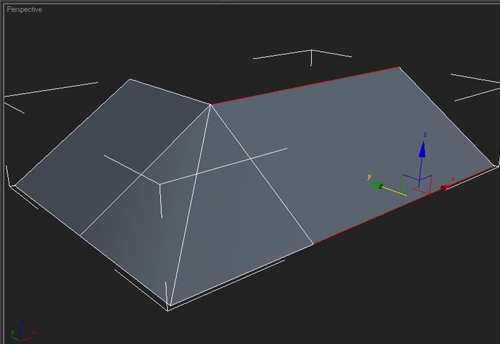

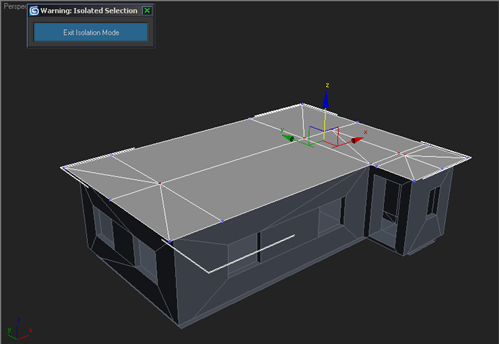

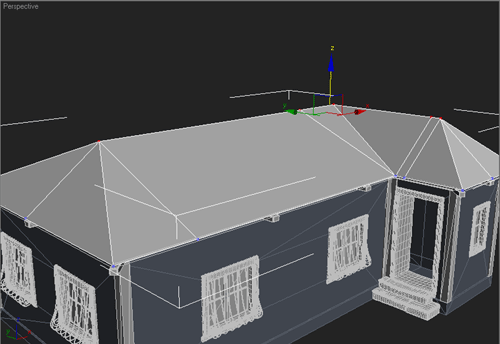

16~ Çatımızı oluşturmak için evimizin zemini ile aynı bır plane çiziyoruz ve bunu çatının yapısına gore facelere ayırıyoruz. Tepeyi oluşturacak noktaları tutup yukarı kaldırıyoruz

Çatı Yapımı:

Üst

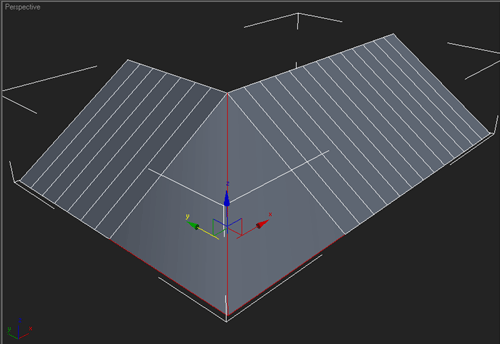

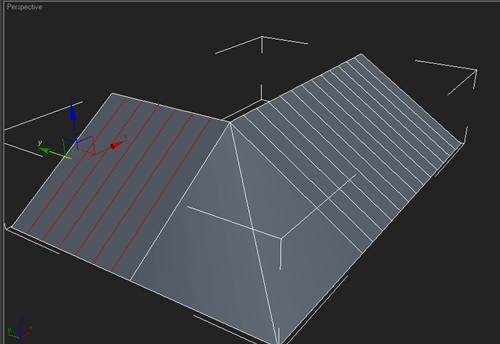

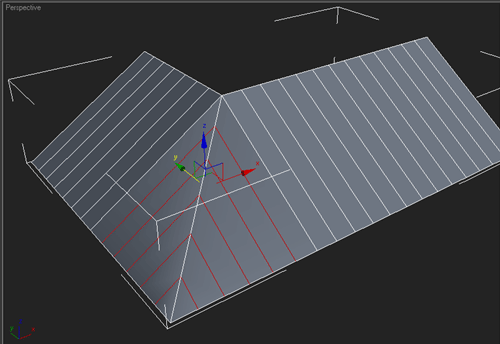

1~ İlk önce çatımızın düz olan kısımlarını seçiyoruz ve "connect" ile birleştiriyoruz bunu yaparken facelerin aralıgının kiremit büyüklüğünde olmasına dikkat ediyoruz

2~ Köşeleri yaparken 2 değil 3 edgeyide seçiyoruz ve tekrar "connect" kullanarak birleştiriyoruz

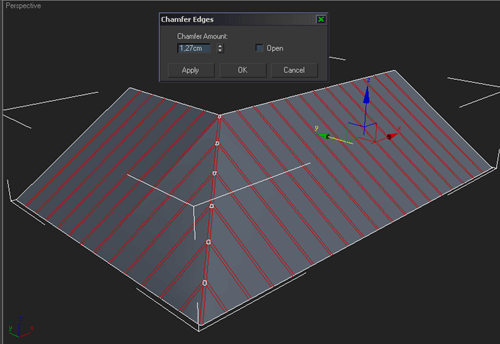

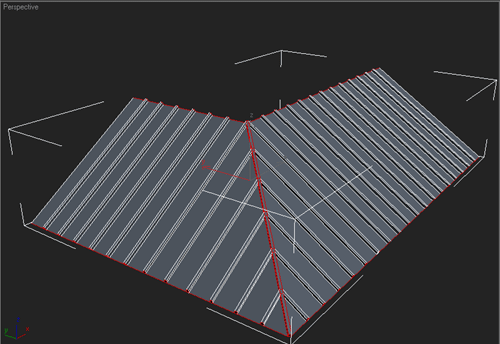

3~ En kenardaki edgeler hariç tüm edgeleri seçip "chamfer" kullanarak aralarını açıyoruz

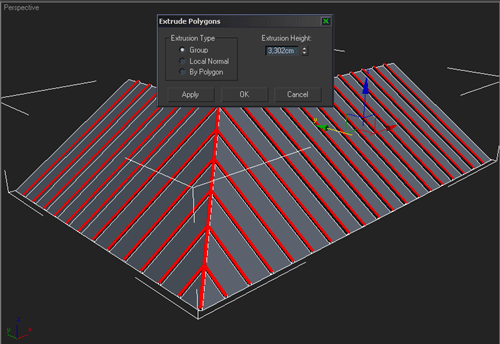

4~ Bu aradaki polygonlara "extrude" uyguluyoruz

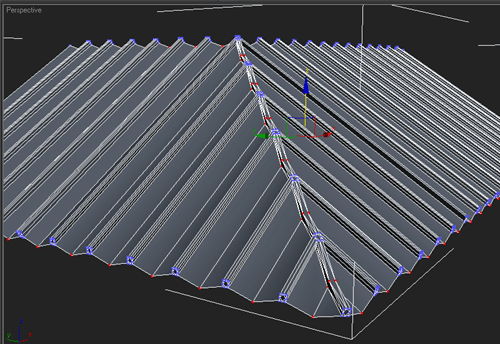

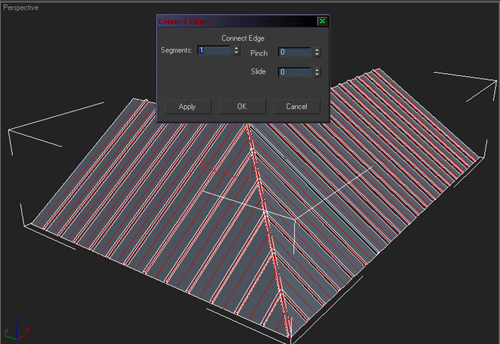

5~ Daha sonra resimdeki gibi edgeleri seçelim ve "connect" kullanarak birleştirelim ( connect = 1)

6~ Sonra bu yeni oluşan edgelerin uç kısımlarındaki noktaları secerek aşağı çekelim

7~ Şimdi "slace plane" kullanarak kiremitlerin uzunluğunu belirleyip yeni edgeler oluşturalım

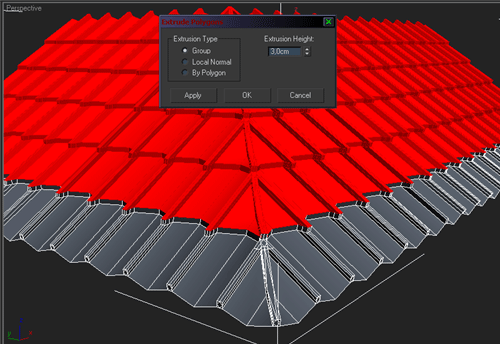

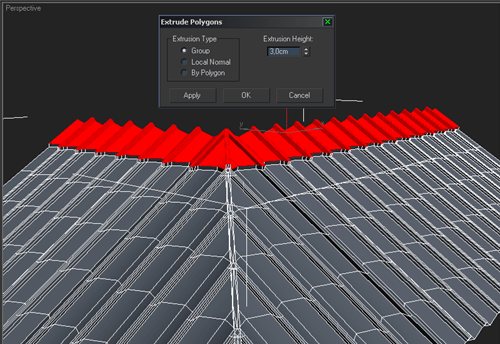

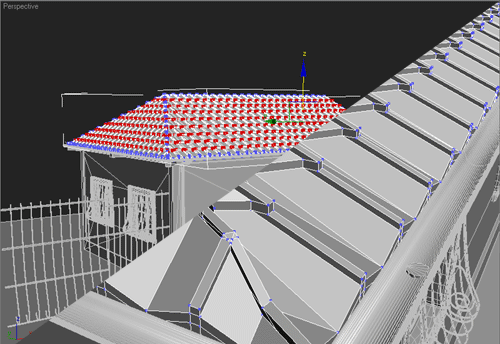

8~ Tepeden başlayarak kademe kademe aşağıya kadar parcaları extrude edelim

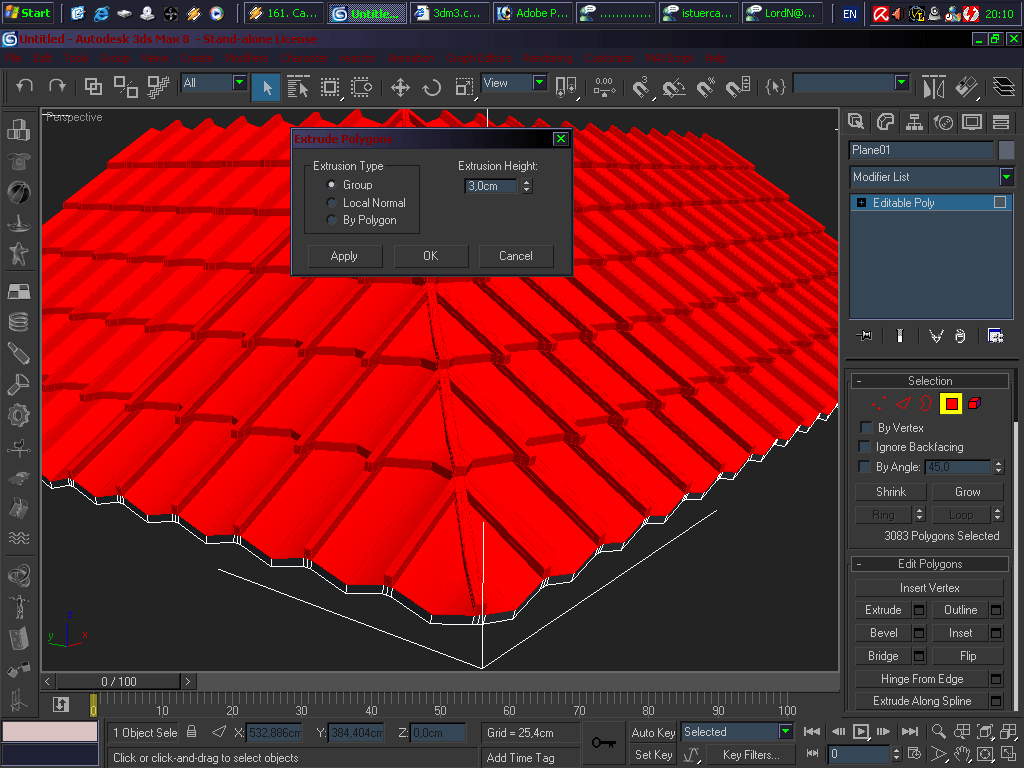

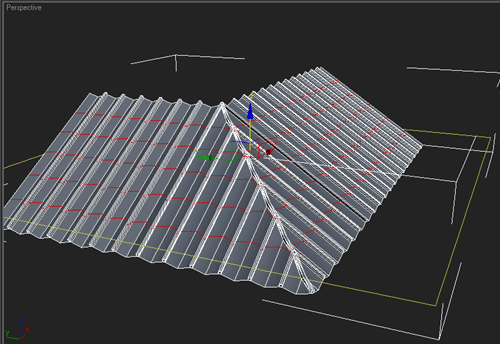

9~ Butun kademeleri teker teker extrude ettikten sonra çatımızın resimdeki gibi bir hal alması gerekıyor

Diğer Modeller:

Üst

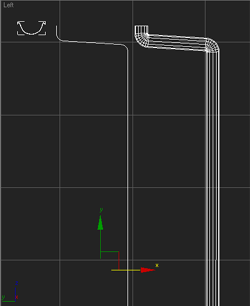

	17~ Yağmur oluklarını yapmak için once çatının çevresine line çiziyoruz daha sonra resimdeki gibi olugun hatlarını line ile oluşturup "out line" kullanarak kalınlık veriyoruz 18~ "loft" kullanarak yağmur oluğunu oluşturuyoruz 19~ Line kullanarak yağmur borusunu yapıyoruz ve line çizerken "rendering" kısmından "enable in render" ve "enable in viewport" isaretliyoruz

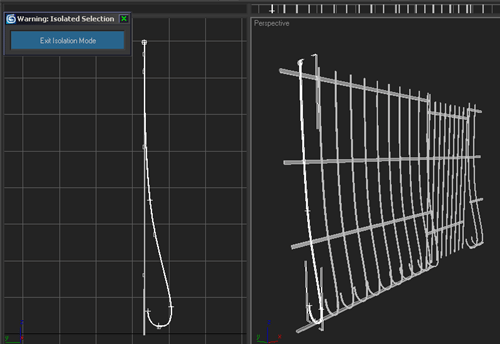

	20~ Demir parmaklıkları oluşturmak için pencere demirkerni yaparken kullandığımız tekniği kullanıyoruz

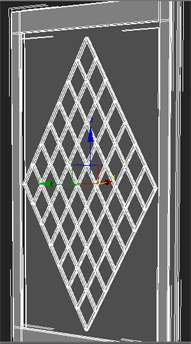

	21~ kapımızı yaparken ilk önce kapıdakı deseneni yapalım. kapının büyüklüğünde bir kutu çiziyoruz ve bunu "editable poly" moduna çeviriyoruz. Daha sonra 4 kenardaki edgeleri seçiğ "connect" diyoruz 22~ Oluşan baklava diliminin 2 kenarını ve paralelindeki edgeleri seçip "connect" kullanıyoruz (ben connect=4 kullandım bunu istediğiniz baklava dilimlerinin büyüklüğüne göre azaltıp çoğaltabiliriz) 23~ Sonra diger kenarları seçip tekrar "connect" kullanıyoruz 24~ Resimdeki gibi ilk oluşan baklava dilimi ve içindeki edgeleri seçiyoruz ve bunlara "chamfer" uyguluyoruz 25~ "chamfer" uygulanan edgelerin arasındaki poligonları seçiyoruz ve "extrude uyguluyoruz 26~ "extrude" uyguladıktan sonra "grow"a basıp extrude ettiğimiz poligonların yan yuzeylerinide seçiyoruz ve "detach" dıyoruz
	27~ Kapımızın süs kısmını olusturduk şimdi kapının kendisini yapıp bu süsü uzerine oturtuyoruz

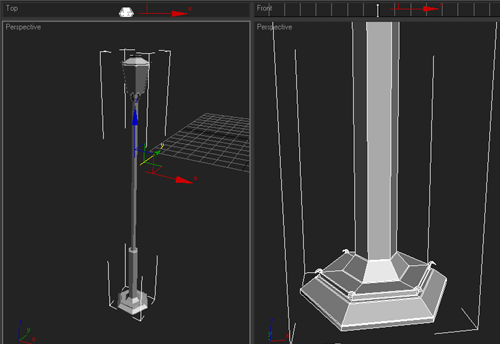

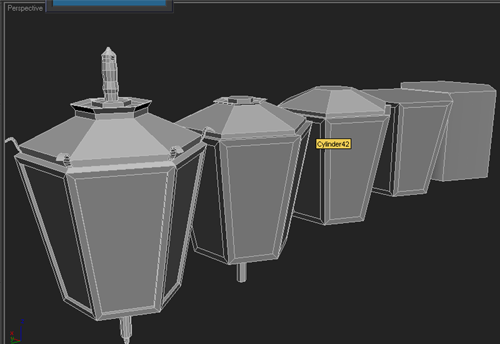

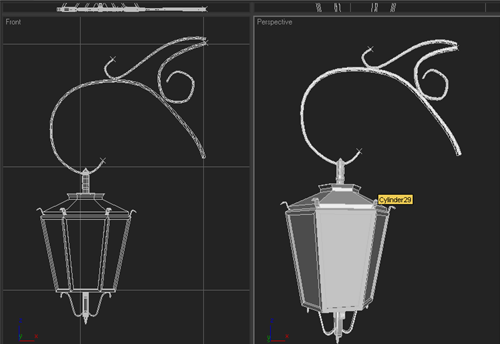

	28~ Lambalarımızı oluşturmak için 6gen çiziyoruz ve alt kısmındakı noktaları "scale" ile küçültüyoruz 29~ Yandaki yüzeyleri seçip "inset" uyguluyoruz ve bunu yaparken "by polygon" işaretliyoruz 30~ "inset" yaptığımız yüzeyleri içeriye "extrude" ediyoruz 31~ Tepe ve alt kısmınıda "extrude" ve "inset" kullanarak şekillendiriyoruz 32~ Lambamıza detay katmak için line ile çizdiğimiz parçalarıda lambayla birleştiriyoruz
	33~ Resimdeki gibi lambamızın bağlı bulunduğu destekleride line ile çiziyoruz

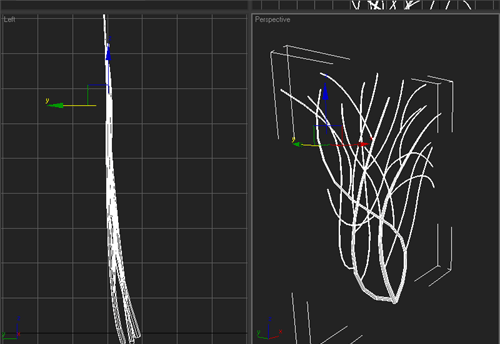

	34~ Evimizin önündeki ağacımsı nesneyi oluşturmak için gene line kullanıyoruz. Line ile dallarımızı çiziyoruz ve hepsini "attach"layıp poly´e çeviriyoruz

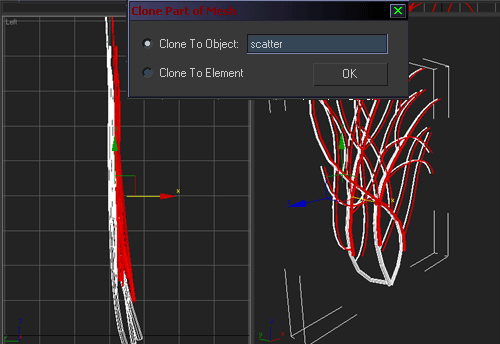

	35~ Ağacın yaprak taşıyacak kısımlarını seçip ayrı bi obje olarak kopyalıyoruz

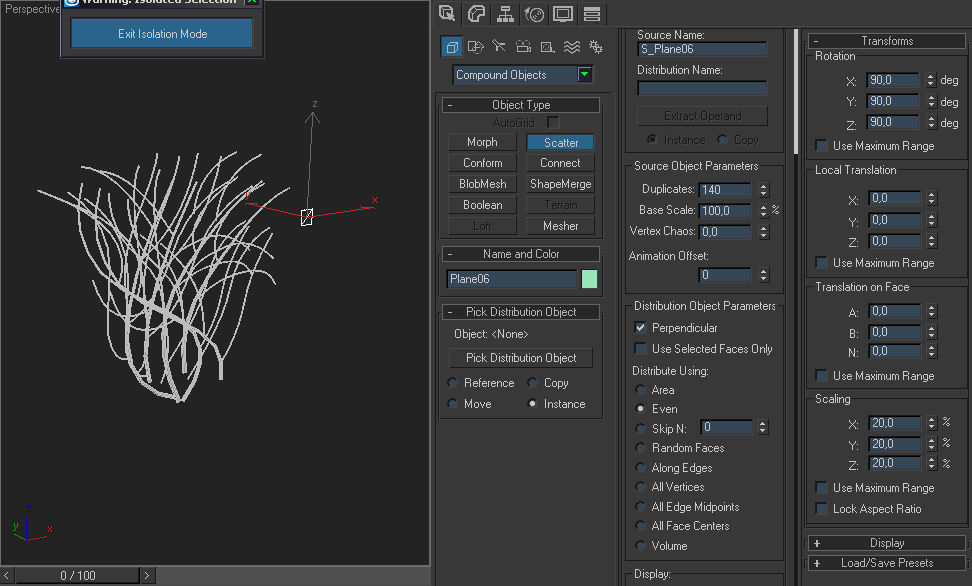

36~ bı plane çizip yaprak kaplıyoruz ve bunu "scatter" ile dalların üzerinde çoğaltıyoruz. "scatter" için ben Yukarıdaki ayarları kuallandım.

NOT: "scatter" kullanırken pivotunuzu planenin ucuna bile getirseniz "scatter" eski pivotunu kullanır. bunun için objeyi "0" noktasına alıyoruz ve tüm poligonları seçerek pivot merkezi olmasını istediğimiz yeri "0" noktasına elimizle taşıyoruz.

Bank Yapımı:

Üst

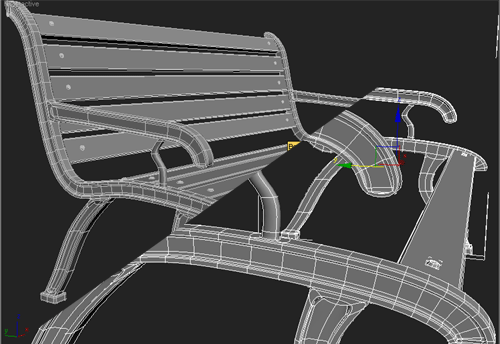

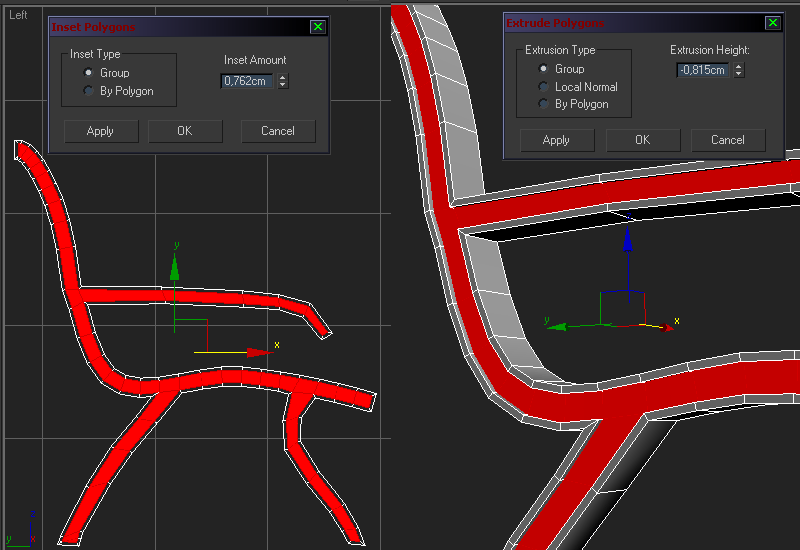

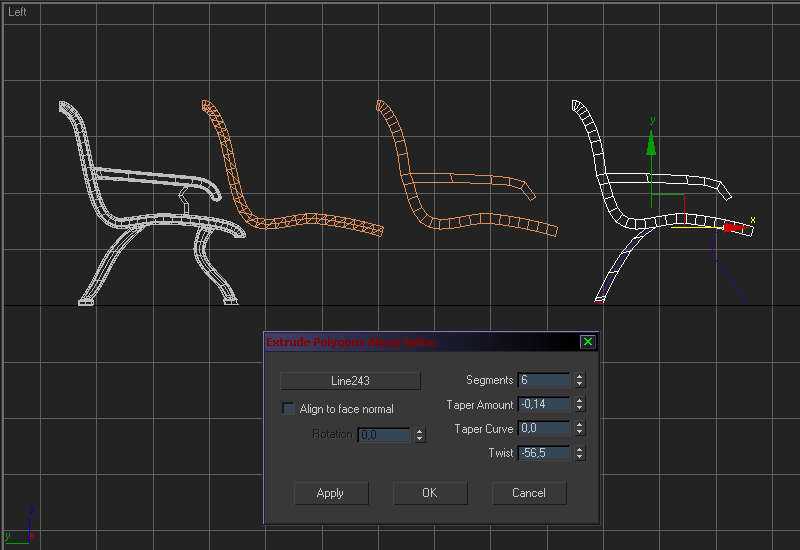

38~ Bankımızı modellerkende line ve "extrude along spline" çok kolaylık sağlayabilir. "Extrude along spline" kullanarak bir çok karmaşık nesneyi oluşturabilirsiniz

Kiremit Yapımı:

Üst

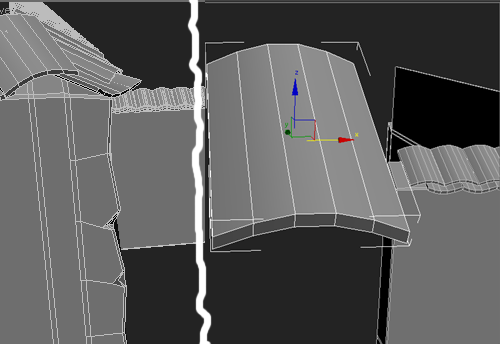

	39~ Evin arkasındaki duvara el ile biraz deformasyon uyguladıktan sonra bı kiremit yapıp coğaltıyoruz

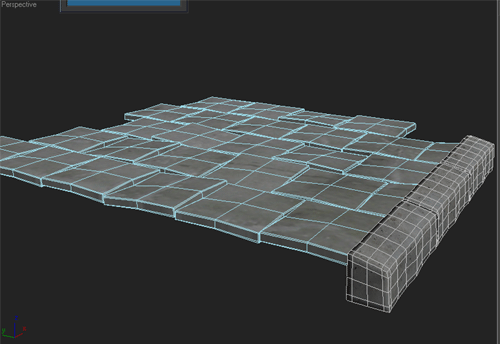

	40~ Zemindeki taşlarımızın köşelerine "chamfer" uyguluyoruz ve altında bulunan yuzeyi siliyoruz.bu bizi azda olsa poligon tasarrufu yapmamızı sağlar daha sonra taşlara "noise" uygulayıp kopyalıyoruz 41~ Bi kaçını sağa sola yatırarak biraz detay katabiliriz

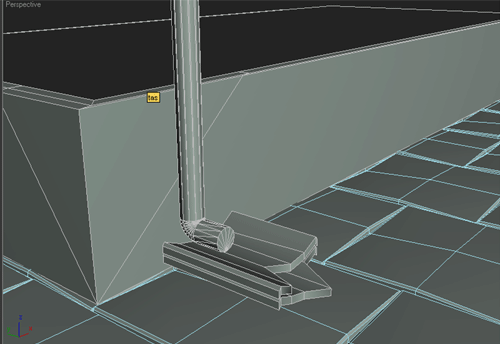

	42~ En sonra yağmur borusunun altına bi kaç kırık kiremit yerleştiriyoruz
